По данным отраслевых исследований, от 35 до 60% потерь производительности на экструзионных линиях связаны не с самим экструдером, а с изношенной, неправильно подобранной или морально устаревшей оснасткой. При этом стоимость новой оснастки в 5-15 раз ниже цены нового оборудования.
Почему от оснастки результат зависит больше, чем кажется
Многие рассматривают экструдер как главный источник проблем. Упала производительность – значит, изношен двигатель или нужен ремонт. Пошел брак – проблема с нагревом или сырьем. Такой подход заставляет искать причины проблем не там.
На самом деле оснастка – это технологический узел, который определяет 3 ключевых параметра:
- Стабильность потока расплава. Даже идеально настроенный экструдер не даст нужный результат, если геометрия головки или фильеры нарушена.
- Скорость охлаждения. От калибровочных и охлаждающих элементов зависит, как быстро изделие можно протянуть без потери формы.
- Качество поверхности. К появлению царапин, разводов, неравномерного глянца зачастую приводят проблемы с оснасткой, а не с сырьем.
Оснастка изнашивается медленно. Поэтому этот процесс часто остается незаметным. Производительность снижается на 2-3% в месяц. Это незаметно в ежедневной работе, но становится проблемой при анализе показателей за год.

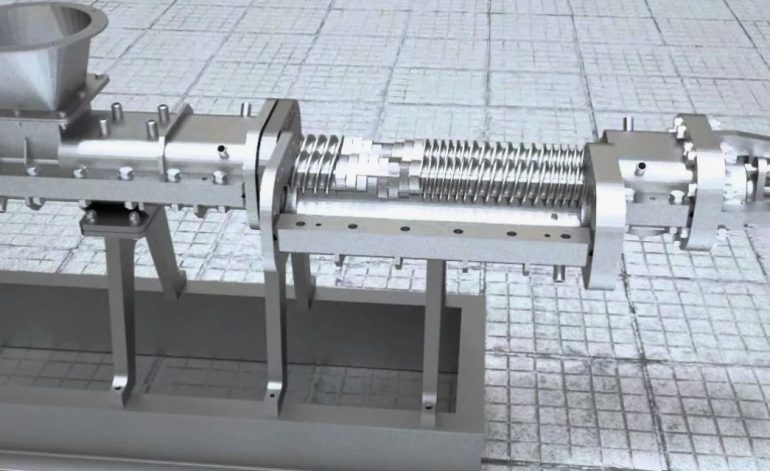

Шнек: первое место потерь
Шнек для экструдера – расходный элемент с ограниченным ресурсом. Большинство производителей закладывают ресурс в 8 000-12 000 моточасов при работе с первичным сырьем. Переработка вторичного полиэтилена или наполненных компаундов снижает его до 5 000-7 000 часов.
Проблема в том, что деградация шнека не выглядит как поломка. Оборудование работает. Давление в головке держится. Но производительность неуклонно снижается. Вот признаки того, что шнек для экструдера пора менять или восстанавливать:
- Производительность при тех же оборотах снизилась более чем на 10%.
- Давление в головке стало нестабильным, меняется без видимых причин.
- Увеличился разброс по толщине стенки изделия.
- Температура расплава на выходе стала больше расчётной при сохранении настроек.
Зазор между шнеком и цилиндром в норме находится в пределах 0,1-0,3 мм. При износе он увеличивается до 0,5-1,0 мм и более. Это приводит к обратному потоку расплава. Материал «перетекает» назад, не выдавливается через головку. КПД шнека снижается, температура расплава растет, качество продукции ухудшается.
И для решения проблемы не всегда нужна замена. При износе в пределах 0,3-0,5 мм шнек восстанавливается плазменным напылением или наплавкой. Это стоит 25-40% от цены нового шнека. Ресурс восстановленного элемента порядка 60-70% от первоначального.
Экструзионная фильера: когда точность решает все
Экструзионная фильера – сердце формующего инструмента. Она формирует геометрию поперечного сечения изделия. И тут появляются наиболее дорогие ошибки.
Фильера изнашивается по-разному в зависимости от сырья. При работе с наполненными материалами (мел, стекловолокно, тальк) каналы фильеры подвергаются абразивному износу. Точность геометрии каналов снижается. Изделие начинает «уводить». И отклонение от номинальной формы нарастает постепенно.
Нормальный допуск по каналам фильеры ±0,05 мм. При износе отклонение достигает 0,15-0,25 мм. Для трубы диаметром 50 мм это означает разнотолщинность стенки до 0,4-0,5 мм. При производстве оконного профиля это видимое искажение геометрии.
При возникновении таких проблем технолог пытается компенсировать проблему с помощью изменения режима работы:
- снижает скорость;
- корректирует температуру;
- меняет натяжение.
Это дает временный эффект, но производительность продолжает снижаться. А изношенная экструзионная фильера остается.
У оснастки из инструментальных сталей с твердым хромированием каналов ресурс варьируется в пределах 15 000-25 000 часов при работе с ненаполненными материалами. При правильном обслуживании (полировка каналов каждые 3 000-5 000 часов) этот ресурс сохраняется.
Но не нужно пытаться полировать каналы фильеры самостоятельно. Неправильная полировка изменяет их геометрию. Привлечение специалистов стоит дешевле, чем новая оснастка после самостоятельного обслуживания.
Калибратор для труб: где теряется скорость
От калибратора для труб зависит максимальная скорость вытяжки. Горячая труба приобретает окончательную геометрию и охлаждается до температуры, при которой она не деформируется под действием тянущего устройства.
Большинство потерь производительности на трубных линиях локализованы именно здесь. Логика простая. Если труба выходит из калибратора недостаточно охлажденной, то скорость вытяжки приходится снижать, иначе изделие деформируется. Снижение скорости на 10% приводит к уменьшению производительности на те же 10%.
Вот причины неэффективной работы калибратора:
- Засорение отложениями каналов водяного охлаждения. Теплообмен снижается на 20-40%.
- Износ вакуумных щелей ухудшает прижим трубы к внутренней поверхности калибратора.
- Коррозия внутренних поверхностей повышает трение, приводит к образованию царапин на наружной поверхности трубы.
Калибратор для труб с загрязненными каналами охлаждения на 15-25% снижает скорость линии без каких-либо видимых поломок. Регулярная химическая очистка контуров (раз в 3-6 месяцев) восстанавливает исходную эффективность.
Замена изношенного калибратора на новый, рассчитанный с учетом реальных параметров используемой воды и режимов работы линии, повышает скорость вытяжки на 20-35%.
Изготовление оснастки по чертежам заказчика: когда стандарт не подходит
Стандартная оснастка изготавливается под типовые изделия. Но реальное производство редко бывает стандартным. Нестандартный профиль, особые требования к геометрии, специфические свойства сырья – все это требует индивидуального решения.
Изготовление оснастки по чертежам заказчика позволяет получить инструмент, оптимизированный под определенные задачи. Это не просто изготовление «по размерам», а проектирование с учетом реологии материала, скоростного режима линии и требований к изделию.
Завод производит профиль для москитных сеток из алюминия. Переход на полимерный профиль потребовал новой фильеры. Типовые решения не подходили из-за нестандартного сечения. Изготовление оснастки по чертежам заказчика заняло 3 недели. Первый запуск дал изделие, соответствующее требованиям. Сроки выхода нового продукта на рынок сократились на 2 месяца.
Но при заказе изготовления оснастки под индивидуальные требования нужно проверять:
- Наличие собственного конструкторского бюро у изготовителя.
- Возможность предоставления расчетов течения расплава (реологическое моделирование).
- Опыт работы с разными типами материала.
- Наличие испытательного стенда для проверки оснастки до отправки заказчику.
Это важно для предупреждения проблем, простоев оборудования.
Изготовление технологической оснастки как системный подход
Разовая замена шнека или фильеры – это точечное решение. Оно дает эффект, но не решает проблему системно. Изготовление технологической оснастки как комплексный процесс – это другой уровень.
Системный подход подразумевает:
- проведение аудита всей оснастки линии;
- оценку ресурса каждого элемента;
- разработку графика планово-предупредительного обслуживания и замен.
Это позволяет перейти от реактивного режима («сломалось – починили») к проактивному («заменили до того, как начались серьезные проблемы»).
Экономика системного подхода понятна. Плановая замена шнека стоит в 1,5-2 раза дешевле аварийной. В этом случае нет простоя, есть время выбрать поставщика, нет переплаты за срочность. По данным производственных аудитов, переход на ППО (планово-предупредительное обслуживание) оснастки снижает затраты на ремонты на 30-45% в течение первых двух лет.
Изготовление технологической оснастки в рамках долгосрочного сотрудничества с одним поставщиком дает дополнительный бонус. Изготовитель накапливает информацию об оборудовании заказчика, понимает специфику материалов и режимов. Качество новых изделий растет, через время отпадает необходимости каждый раз заново передавать контекст. Заказы выполняются быстрее.
Что проверить прямо сейчас
Вот быстрый чек-лист для первичного аудита:
- Сравнить текущую производительность с паспортной. Если разница больше 10%, то нужно особое внимание уделить оснастке.
- Проверить равномерность толщины стенки последней партии. Разброс больше нормы требует проведения диагностики шнека и фильеры.
- Осмотр наружной поверхности изделий под углом 45° к источнику света. Наличие продольных полос указывает на загрязнение или повреждение каналов фильеры.
- Замер температуры воды на входе и выходе из калибратора. Разница меньше 3-4°C при нормальных режимах – признак засорения каналов охлаждения.
- Делать фотографии торца шнека при очередной разборке, сравнивать их. Выявление явных изменений – повод для замера зазора.
Любой из этих признаков – не приговор для оборудования, а признак того, что оснастка требует внимания.
Экструзионная линия – это система. И оснастка в ней часто является слабым звеном, на которое меньше всего обращают внимание. Но именно от нее зависит, насколько эффективно работает дорогостоящий экструдер.
Замена или восстановление оснастки стоит в 5-15 раз дешевле новой линии. При правильном подходе прирост производительности составляет 20-40%. Это цифры, подтвержденные практикой.
Начать следует с аудита. Шнек, фильеру и калибратор нужно обслуживать регулярно. Это позволит сохранить производительность оборудования, сократит расходы и уменьшит процент брака.
