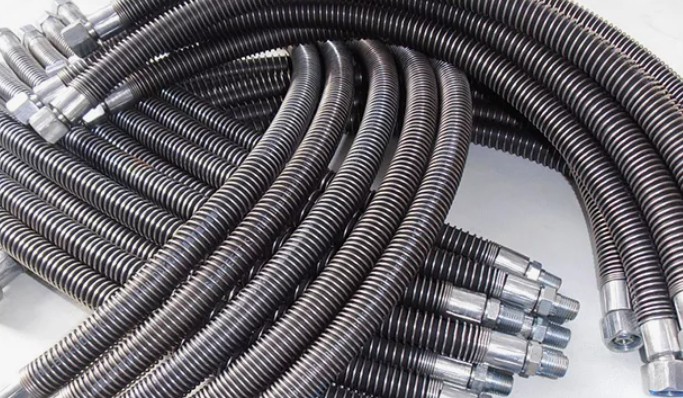

Рукав высокого давления (РВД) в гидравлической системе похож на кровеносный сосуд. Если его повредить, техника встанет, а ремонт обойдётся дорого. Защитная пластиковая спираль — тот самый бронежилет, который спасает рукав от истирания, перегибов и перекручивания. Но чтобы защита работала правильно, её нужно подобрать под конкретные условия. Ошибка при выборе приведёт к тому, что спираль либо не поможет, либо сама навредит. Разберём пошагово, на что обращать внимание.
Почему рукав высокого давления вообще нуждается в защите
Даже самый качественный РВД в процессе работы постоянно испытывает механические нагрузки. При движении техники или срабатывании гидроцилиндров шланги трутся о раму, соседние рукава и элементы крепления. От этого их наружная оболочка постепенно истирается до оплётки. Кроме того, под действием внутреннего давления рукав стремится выпрямиться, а в реальности он изогнут. Возникают локальные перегибы, которые со временем перерождаются в заломы и трещины. Защитная спираль решает все эти проблемы. Она берёт трение на себя, не даёт шлангу сложиться в петлю и ограничивает его перекручивание. Но для каждой задачи нужна своя спираль.
Шаг первый: точно измеряем диаметр рукава
Это самый важный параметр. Защитная спираль должна облегать рукав плотно, но без сдавливания. Если взять спираль слишком широкую, она будет болтаться, смещаться и начнёт перетирать шланг своим внутренним краем. Если слишком узкую — её не надеть, или она сожмёт РВД, создав дополнительное сопротивление потоку масла.
Как правильно измерить. Возьмите штангенциркуль или обычную линейку. Измерьте наружный диаметр рукава высокого давления в самом широком месте. Часто на РВД есть выпуклые маркировки или изгибы — отступайте от них. Лучше сделать замер в трёх разных точках и взять среднее значение.
Что делать с результатом. У разных производителей защитных спиралей есть стандартные типоразмеры. Например, если наружный диаметр вашего РВД 25 миллиметров, вам нужна спираль с номинальным диаметром «25». Некоторые модели допускают небольшой диапазон, например, «20-25» или «25-30». В этом случае выбирайте тот, где ваш размер ближе к верхней границе. Слишком свободная посадка хуже, чем чуть тугая.
Шаг второй: оцениваем температуру вокруг рукава
Температурный режим — тот параметр, который часто недооценивают. А зря. Обычная пластиковая спираль из полиэтилена рассчитана на рабочий диапазон от -60 до +80 градусов. Кратковременно выдерживает до +100. Этого достаточно для большинства применений: уличная техника зимой и летом, неотапливаемые цеха, обычное промышленное оборудование.
Но есть горячие зоны. Гидравлика рядом с двигателем, системы горячего прессования, металлургическое оборудование. Там температура может держаться на отметке +100 градусов и выше. В таких условиях обычная спираль размягчится, потеряет форму и перестанет защищать. Нужна термостойкая версия. Такие спирали работают до +120 градусов постоянно и сохраняют жёсткость в нагретом состоянии.
Что делать с холодом. Мороз пластику не страшен. Полиэтилен остаётся эластичным даже при -60. Металлические защиты в мороз становятся хрупкими и лопаются при ударе. Поэтому на севере пластик вне конкуренции. Главное — не пытаться монтировать спираль при отрицательной температуре, если она хранилась на морозе. Занесите её в тепло на несколько часов, тогда она станет гибкой и легко наденется.
Шаг третий: смотрим на подвижность рукава
Рукава высокого давления бывают статичными и динамичными. Статичные жёстко закреплены на раме и почти не двигаются. Им подойдёт стандартная спираль общего назначения. Динамичные шланги работают на подвижных узлах: стрелы погрузчиков, поворотные платформы экскаваторов, телескопические механизмы. Они постоянно изгибаются и перекручиваются.
Для динамичных нагрузок нужна специальная спираль с повышенной гибкостью. В чем разница у таких моделей. Профиль витков делают более плоским, а сам материал пластичнее. Спираль легко скручивается и разгибается вместе с рукавом, не создавая сопротивления. При этом она всё так же защищает от истирания. Если на подвижный рукав поставить обычную жёсткую спираль, она будет мешать изгибам, а РВД начнёт ломаться у края защиты.
Как определить, что нужна именно гибкая версия. Подвижный шланг совершает более двух-трёх циклов изгиба в минуту, а амплитуда движения достигает нескольких десятков сантиметров. Либо рукав постоянно меняет форму при работе гидроцилиндров. В таких случаях смело выбирайте серию с маркировкой «гибкая» или «повышенная подвижность».
Шаг четвёртый: анализируем агрессивную среду
Ваш рукав работает в контакте с маслом, дизельным топливом, гидравлической жидкостью, антифризом или моющими реагентами. Все эти вещества попадают на защитную спираль. Полиэтилен низкого давления, из которого делают большинство пластиковых спиралей, устойчив к маслам, бензину и кислотам. Он не набухает, не трескается и не теряет прочности.
А вот что делать, если рядом есть растворители или агрессивные химикаты (ацетон, толуол, концентрированные щёлочи). В таких условиях лучше уточнить стойкость конкретного материала у производителя. Для подавляющего большинства гидравлических применений достаточно стандартной химической стойкости полиэтилена.
Отдельный момент — ультрафиолет. Если рукав высокого давления постоянно работает под открытым солнцем, чёрная спираль предпочтительнее. Она содержит сажу, которая защищает полимер от разрушения ультрафиолетом. Жёлтые и белые спирали со временем на солнце становятся хрупкими. Их лучше использовать внутри помещений или в местах, где нет прямого облучения.
Шаг пятый: учитываем механические нагрузки
Каждый производитель защитных спиралей указывает серию: стандартная, усиленная, лёгкая и так далее. Что за этим стоит. Усиленная спираль имеет более толстую стенку и высокое ребро. Она лучше защищает от абразивного износа и сильных ударов. Лёгкая серия подходит для мест, где важна минимальная масса и гибкость, а внешние воздействия незначительны.
Как понять, нужна ли усиленная защита. Если шланг прокладывают рядом с гусеницами, вращающимися валами, скребковыми транспортерами — там постоянный контакт с грубыми поверхностями. Берите усиленную. Если рукав аккуратно проложен в кабель-канале и лишь изредка трогается при обслуживании — достаточно стандарта.
Типичные ошибки при выборе и как их избежать
Ошибка первая: берут спираль «на вырост», то есть с большим запасом по диаметру. Якобы потом пригодится для другого шланга. В результате она болтается, не фиксируется и вместо защиты перетирает рукав своими краями. Вывод: подбирайте спираль строго под свой РВД.
Ошибка вторая: экономят на термостойкости в горячем цехе. Через месяц обычная спираль становится мягкой как тряпка и сползает с рукава. Работа останавливается. Вывод: если температура окружающей среды часто выше 80 градусов, сразу берите термостойкую версию.
Ошибка третья: надевают спираль на грязный или повреждённый рукав. Грязь забивается между витками и начинает работать как абразив. Рукав истирается даже быстрее, чем без защиты. Вывод: перед монтажом очистите РВД и убедитесь, что на нём нет острых заусенцев или отслоений резины.
Заключение
Выбор защитной спирали для рукава высокого давления сводится к четырём цифрам и условиям: диаметр, температура, подвижность, агрессивность среды. Ничего сложного. Измерьте шланг, оцените где он работает (на морозе, в жаре, в масле, в движении) и сопоставьте с характеристиками спирали. Правильно подобранная защита не заметна, пока всё работает. Но её отсутствие или ошибка в выборе быстро напомнят о себе протёртым рукавом, утечкой масла и незапланированным простоем техники. Уделите десять минут подбору — сэкономите часы и тысячи рублей на ремонте.
