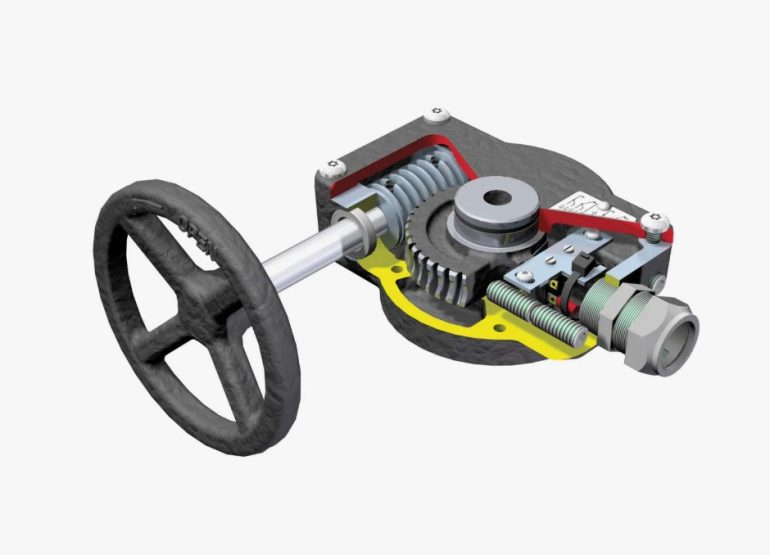

Механические системы управления запорной арматурой требуют эффективного преобразования вращательного движения в поступательное или поворотное с необходимым многократным усилением. Рычажные механизмы в составе редукторов решают эту сложную инженерную задачу, обеспечивая передачу усилия от электрического двигателя или ручного маховика непосредственно к штоку задвижки. Такая конструкция отличается исключительно высоким коэффициентом полезного действия и уникальной способностью выдерживать колоссальные осевые нагрузки без деформации или разрушения внутренних компонентов. В отличие от стандартных червячных передач, рычажная кинематика позволяет создать пиковое усилие именно в те моменты, когда сопротивление арматуры максимально.
Принцип работы основан на использовании сложной рычажной передачи, которая в крайних положениях хода обеспечивает максимальный крутящий момент при минимальных затратах энергии привода. Это особенно критически важно для задвижек с клиновым затвором, где требуется значительное усилие для первоначального сдвига с места после длительного простоя или для финального уплотнения седел под высоким давлением. При интеграции в современные автоматизированные системы электроприводы для завода часто комплектуются именно такими усиленными редукторами. Это гарантирует надежное преодоление высокого гидродинамического сопротивления рабочей среды, а также компенсацию температурных расширений элементов трубопровода.
| Элемент конструкции | Функциональное назначение и особенности |
|---|---|
| Рычажный механизм | Нелинейное увеличение выходного усилия в крайних положениях хода |
| Червячная пара | Передача вращения от двигателя и обеспечение надежного самоторможения |
| Корпус из чугуна или стали | Защита внутренних узлов от внешних механических воздействий и коррозии |
| Система смазки | Специальные пластичные смазки, сохраняющие свойства при перепадах температур |
Например, на магистральном водоводе высокого давления использование рычажного редуктора позволило успешно открыть закольцованную задвижку диаметром 800 миллиметров, которая была заклинена из-за длительного простоя и твердых минеральных отложений. Механизм плавно нарастил усилие, избежав повреждения шпинделя или перегрева электрического двигателя привода.
«Правильно подобранный редуктор не только передает усилие, но и защищает дорогостоящую арматуру от механических повреждений при заклинивании, выступая в роли надежного механического предохранителя».
Для сложных и ответственных условий эксплуатации важно выбирать оборудование с существенным запасом прочности и продуманной кинематикой. Если вам требуются надежные неполнооборотные электроприводы с усиленной механической частью, стоит обратить пристальное внимание на модели, в конструкции которых реализованы рычажные передачи в составе редукторного узла. Такие решения значительно снижают пиковую нагрузку на электродвигатель, позволяя использовать агрегаты меньшей мощности, что в итоге приводит к экономии электроэнергии.
Использование рычажных редукторов в составе современных приводных систем гарантирует надежное и предсказуемое срабатывание арматуры даже в самых тяжелых условиях эксплуатации, существенно продлевая общий срок службы всего узла.
