Прежде чем прокладывать те или иные коммуникации, важно убедиться, что в плане учтена и соблюдена охранная зона газопровода. В противном случае можно столкнуться с аварией, которая, с учетом опасности газа, может в итоге привести к трагическим последствиям. Уже давно установлены нормативы защитных зон газопровода, благодаря которым все риски сведены к минимуму.

Газовые трубопроводы

Охранная зона газопровода высокого давления: сколько метров по СНиП (СП)

Согласно СП 62.13330.2011 этот параметр самый большой. Зона газопровода должна в идеале занимать достаточное пространство, чтобы обезопасить окружающие объекты и предоставить быстрый доступ для починки.

Ведь в газопроводе с высоким давлением выше всевозможные риски. В случае какой-то чрезвычайной ситуации газ резко вырывается наружу, выталкиваемый сам собой, а также благодаря факторам, сообщающим веществу скорость (вследствие чего оно и движется).

Откуда и вытекает, что для 2 категории (напором 0,3–0,6 МПа включительно), охранная зона газопровода высокого давления составляет 7 метров в каждую сторону. Благодаря этому удается избежать проблем в обслуживании коммуникаций или каких-то аварийных ситуаций.

Такие меры оправданны, и есть мнение, что охранная зона для труб с высоким давлением 2 категории должна даже быть больше. Хотя бы 7.4–7.8 метра. Но пока это только теория.

Надземный трубопровод

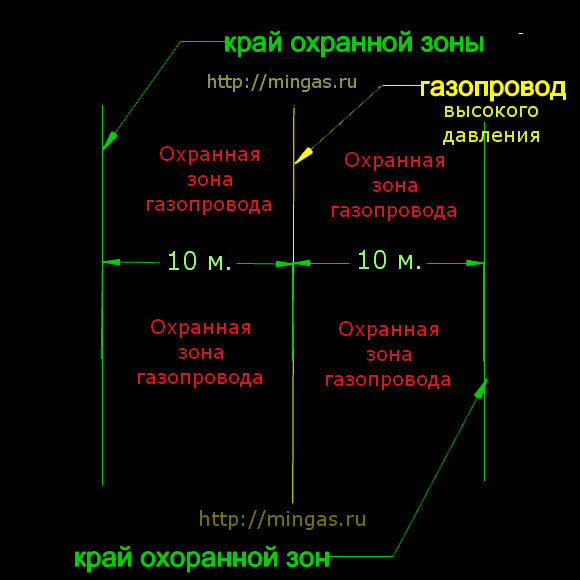

Для зон газопроводов высокого давления 1 категории (более 0,6 и до 1,2 МПа), предусмотрен отступ в 10 метров в каждую из сторон.

Накопившийся опыт достаточен, чтобы утверждать, что эти нормативы для газопроводов различного давления соответствуют современным потребностям. И вряд ли они будут меняться в ближайшие несколько десятков лет.

По крайней мере, до 2024 года изменений не ожидается. Ниже представлены нормы, актуальные и для населенных пунктов, включая города и села, и для частного сектора.

Состав природного газа

Эти цифры были выведены в процессе многолетней эксплуатации газопроводов, газовых коммуникаций. Согласно им может в итоге допускаться или не допускаться проведение земляных и других работ, строительства.

Объект	Расстояние от газопровода (0,3–0,6 МПа включительно)
Дом (до фундамента, а не до фасада)	7 метров
Дорога	7 метров
Водопровод	1,5 метра
Канализация	2 метра
ЛЭП (1–35 кВ)	5 метров

Важно учитывать, что давление в трубопроводе 2 категории составляет 0,3–0,6 МПа. Так что работы по обслуживанию данной системы газопроводов отличаются повышенной опасностью. Равно как и эксплуатация такого газопровода в целом более опасна.

Конечно, подобный трубопровод гораздо сложнее проложить в месте, где рядом расположено множество построек и сооружений, из-за охранного расстояния. Например, даже если это частный сектор, дома нередко расположены близко, а значит, близко расположены подземные и надземные сооружения, включая коммуникации с их охранными зонами.

Так что стоит несколько раз подумать, будет ли оправдано решение насчет прокладывания трубопровода с высоким давлением. Даже если было согласование, утверждение и вообще вся процедура пройдена без нареканий, возможно, это еще не повод прокладывать газопровод с такими параметрами.

Нормы расположения коммуникаций согласно СНиП и СП

Однако не следует забывать, что есть еще трубопроводы высокого давления первого класса, от 0.6 до 1.2 МПа. В таких системах охранная зона составляет 10 м в каждую сторону. До водопровода она будет 2 м, до канализации – 5 м.

Нормы отступов для газовых трубопроводов высокого давления 1 категории (свыше 0,6 и до 1,2 МПа) представлены в таблице ниже.

Объект	Расстояние от газопровода (свыше 0,6–1,2 МПа)
Дом	10 метров
Дорога	10 метров
Водопровод	2 метра
Канализация бытовая	5 метров

Конечно, можно и больше. Например, 5.5 м до канализации или 3 м до водопровода, включая колодец. Но это все равно еще параметры, применимые к ГРС (а также к ШРП и ГРП) и узлам. Так что и ограничения далеки от тех, что накладываются на магистральные трубопроводы.

Охранная зона газопровода среднего давления: сколько метров по СНиП (СП)

Хотя здесь напор уже не такой большой, но все-таки неслабый. Это отражается и на минимально допустимом расстоянии до тех или иных объектов вокруг, то есть на зоне газопровода.

Газораспределительные сети

Не стоит думать, что такой трубопровод на порядок менее опасен. В нем просто не столь интенсивно движение газа. В случае же аварии это может даже быть фактором, усугубляющим ситуацию, потому что заметить утечку будет уже не так просто.

Читайте также: Глухой забор между соседями по закону 2022: СНТ, частный дом ИЖС и дачный участок

Охранная зона газопровода среднего давления должна по нормам составлять 4 м в каждую сторону. Это значительно меньше, чем в трубопроводах с высоким давлением.

Несмотря на то, что предельное значение диапазона равно минимальному для систем с высокой нагрузкой.

Использование природного газа

Охранное расстояние до тех или иных объектов, соответствующее правилам и таблице СНиП (СП 62.13330.2011), представлено ниже. Нормы, согласованные в технической и кадастровой документации, действуют в 2019 году.

Они были актуальны и в 2018 г. Как и в случае с трубопроводом высокого давления, маловероятно, что в ближайшем будущем что-то изменится.

Объект	Расстояние от газопровода
Дом	4 метра
Дорога	4 метра
Водопровод	1 метр
Канализация	1,5 метра
ЛЭП (1–35 кВ)	5 метров

Согласно принятой классификации в нормативных документах, давление в трубопроводе этой категории варьируется от 0,005 до 0,3 МПа. Некоторые считают, что зона ограничений для такой системы могла бы быть и больше. Однако пока что, видимо, в силу статистики, теоретических сведений и возможностей практического применения сохраняются такие нормативы.

Обычно среднестатистическому пользователю газа в частном секторе хватает и такого газопровода на участке. Хотя и этого иногда слишком много, если смотреть с учетом тех целей, для которых проводится газ.

Летним днем

Одно дело, когда он нужен и для отопления, и для подогрева воды, и для приготовления пищи. Конечно, даже небольшая блочная модульная котельная требует довольно сильного напора.

Но совсем другое дело, если воздушный газопровод требуется только для приготовления еды. В последнем случае хватит и газопровода с низким давлением.

Охранная зона газопровода низкого давления: сколько метров по СНиП (СП)

С одной стороны, при небольшом напоре в трубе рисков меньше. Как в эксплуатационном контексте, так и в аварийном.

Подземный трубопровод низкого давления

Но, с другой стороны, заметить утечку в зоне газопровода, да и в нем самом труднее, чем в коммуникациях со средним или высоким давлением. И об этом важно помнить при использовании такого трубопровода.

В силу особенностей данного типа коммуникаций охранные зоны газопровода низкого давления составляют 2 м в каждую сторону. Это совсем немного. Впрочем, при аварии интенсивность утечки будет мала. Этим и объясняется действующий ныне норматив.

Если требуется проложить такой наружный газопровод, стоит учесть действующие нормативы по санитарно-защитному расстоянию до разных объектов. Эти нормы, установленные и утвержденные правительством, представлены в таблице ниже. Действуют на текущий год и, скорее всего, будут актуальны еще много лет.

Объект	Расстояние от газопровода
Дом	2 метра
Дорога	3 метра
Водопровод	1 метр
Канализация	1 метр
ЛЭП (1–35 кВ)	5 метров

Давление в таком внешнем газопроводе достигает 0,005 МПа. Это, конечно, немного. Однако при аварии газ все равно довольно быстро начнет вытекать наружу. Так что при обнаружении стоит как можно скорее устранить проблему.

Причем спешка требуется не меньшая, чем в случае, когда прорывает газопровод с высоким давлением. Хотя бы потому, что в системе с низким давлением сложнее оценить, насколько много уже вытекло газа.

Конечно, такой газопровод организовать проще всего. Это и понятно, ведь с такой небольшой охранной зоной гораздо больше вариантов маршрута трассы, чем у газопровода со средним или, тем более, с высоким давлением.

Нормы отступа от трубы с низким давлением подачи газа согласно нормам СП и СНиП

Важно понимать, что соблюдать санитарную зону в этом случае не менее важно, чем с двумя другими типами трубопроводов для газа. Каждый вариант требует ответственности и обслуживания.

Правила регулируются СП 62.13330.2011 и СНиП 42-01-2002, а также нормами по другим системам. Например, по водоснабжению (СП 31.13330.2012). Также все это регламентируется установлением правил, согласно Постановлению Правительства № 878 от 20-11-2000 насчет газораспределения.

Что подразумевает охранная зона

На охранной территории не могут в обычном порядке проводиться земельные работы, не допускается что-то строить. Недопустимы склады или любое другое загромождение санитарной зоны газопровода, загораживание доступа для срочных работ в случае аварийной ситуации.

Газораспределительная сеть около деревни

Доступ должен всегда быть открыт и со всех сторон, в том числе, когда коммуникации исправны. Конечно, если будут проводиться без разрешения какие-то раскопки в охранной зоне, это значительно замедлит работу аварийной группы. Работы с газопроводами и без того сложны, особенно огневые.

Разумеется, при нарушении границ зоны охраны будет и ответственность согласно КоАП России. Будет суд, и в итоге в соответствии с Административным кодексом последует судебное постановление о штрафе в размере, зависящем от тяжести правонарушения.

Важно учитывать, что при ответственности за такое нарушение охранной зоны многое зависит от последствий. И если в итоге пострадают люди или будет нанесен ущерб имуществу в особо крупном размере, то будет заведено уже уголовное дело.

Ответственность может в итоге быть как в виде штрафа, так и в виде лишения свободы на определенный срок. Опять же, степень ответственности зависит от конкретной ситуации, то есть от нанесенного вреда, отягощающих и смягчающих обстоятельств.

Читайте также: Охранная зона ЛЭП: сколько метров от линий 10 кВ, 110 кВ, 35 кВ, 6 кВ, 0,4 кВ в каждую сторону

Если человек проложит к себе в дом газопровод, органы контроля вправе направить инспектора, а последний – вправе мерить охранное расстояние до объектов и проверять таковое на соответствие нормам.

При обнаружении нарушений предстоит оформление таковых в письменном виде. Но это должен, конечно, быть человек с удостоверением, который не будет против предварительного звонка в организацию для проверки его личности.

Размеры охранных территорий согласно таблице СП 62.13330.2011

Само собой, закон о защитной зоне газопровода распространяется и на физических лиц, и на юридических, включая Газпром. Любой нефтепровод, нефтегазопровод или нефтепродуктопровод должен всегда находиться на достаточном расстоянии от тех или иных объектов, а оборудование – отвечать требованиям стандартов. Касается это и аммиакопроводов, и любых других транспортных и энергетических сетей.

Что еще стоит учесть при прокладывании газопровода

Конечно, охранная зона согласно СНиП – очень важный параметр. И без него немыслимо заниматься прокладыванием тех или иных коммуникаций. Особенно если это зона газопровода. Но это не единственное, что стоит учесть при таких действиях. Еще до начала мероприятий по прокладыванию важно учесть несколько нюансов.

Целесообразность подведения газопроводов

Не всегда стоит прокладывать газопровод. И для того, чтобы отказаться от такого решения, сегодня найдется масса причин. Таковые важно учесть, ведь тогда, возможно, удастся найти куда более грамотное, безопасное и выгодное решение в конкретной ситуации.

Вот что стоит учесть:

• другие возможные варианты и их охранную зону по СНиП;
• насколько безопасен газопровод в конкретном случае;
• что можно делать качественно по финансам.

Далеко не всегда и не везде газопровод – лучшее решение. Хотя бы потому, что сам по себе газ таит в себе значительно большую опасность, чем многие другие варианты.

Преимущества использования газа

Именно этот источник энергии требует наибольших мер предосторожности.

Отсюда и такая охранная зона согласно СНиП. Конечно, если сравнивать газопровод с распространенными альтернативами, а не с чем-то редким, исключительно промышленным.

Обычно в быту применяется либо газ, либо электроэнергия. Как для приготовления пищи, так и для обогрева помещения и нагревания воды. И прежде чем применять газопровод, стоит подумать о том, нельзя ли использовать в конкретном случае другой вариант.

Газораспределение

Вот почему газ опаснее электричества:

1. Это взрывоопасное вещество, где бы ни находилось, пусть даже оно в распределительном трубопроводе, а не в магистральном. Если от электропроводки с низким качеством возможен лишь пожар, то в случае с аварией в газопроводе возможно обрушение всего здания. Если пожар из-за электропроводки при возникновении возможно быстро потушить углекислотным огнетушителем, и на этом все закончится, то взрыв в ту же секунду нанесет ущерб всему, что вокруг. И в этом принципиальная разница.
2. В случае проблемы в электропроводке, если автоматические предохранители хорошие, таковые сработают. В итоге до пожара, возможно, дело и не дойдет. Просто придется вручную включить предохранители обратно (если это допускает ситуация). С газом же в этом плане все сложнее.
3. Когда потребители электроэнергии не работают, то угрозы какой-то проблемы, связанной с электричеством, почти нет. Другое дело – газопровод. В нем регулярно находится газ, и даже если выключена плита и перекрыт кран, достаточно небольшого повреждения в трубе для крайне негативных последствий. Особенно если в этот момент некому обнаружить проблему. Так что с газопроводом должен всегда быть полный порядок.

Прокладка подземного трубопровода

При этом стоит отметить, что иногда газ все-таки целесообразен. Например, при помощи электричества не так-то просто и дешево обогреть помещение где-то в северных широтах. Особенно зимой. И там-то как раз газ может в итоге быть очень кстати. Впрочем, как и в других местах, где финансово другой способ реализовать сложно.

Вопрос экологичности тут непростой. Само по себе электричество, конечно, экологично, но вот способы его выработки на сегодняшний день в большинстве случаев наносят вред окружающей среде.

Даже когда речь идет об альтернативных источниках энергии, не все так уж однозначно. Ведь если, к примеру, запитать весь город только от солнечных батарей, потребуются огромные площади. Где-то из-за этого не получится вести сельское хозяйство, а где-то будут вырублены деревья.

Так что, несмотря на то, что газ – условно невосстановимый ресурс (в обозримой перспективе), все-таки во многих случаях он даже более экологичен, чем электроэнергия. Конечно, если речь не об электричестве, вырабатываемом гидроэлектростанцией. Ведь таковое и экологично, и действенно.

Читайте также: Какое расстояние должно быть между теплицами из поликарбоната

Если решено, что применение газа в конкретном случае целесообразно, важно проанализировать, получится ли сделать должное прокладывание, то есть хватит ли места для соблюдения охранной зоны по СНиП. Не всегда это возможно, особенно если вокруг масса разнообразных построек и сооружений.

Выбор труб

Это очень важный момент. Как бы хорошо ни соблюдалась охранная зона по СНиП в каждую из сторон согласно таблице СП (СНиП), это вряд ли поможет, если изначально для газопровода был выбран не тот материал.

Строительство надземной коммуникации

Такой трубопровод должен в идеале собираться и стыковаться с использованием изделий, которые минимизируют риски аварии и идеально подойдут для транспортировки газа. Именно под такие трубы и рассчитаны описанные выше нормативы по охранной зоне. Так что на них нельзя экономить, сколько бы они ни стоили.

Вот что дают грамотно подобранные трубы:

1. Надежность изоляции газа от окружающей среды, и наоборот. Это возможно благодаря устройству стыков.
2. Сохранение чистоты вещества, а значит, и пригодности для целевого использования.
3. Условия для максимально быстрой транспортировки газа.

Морской порт

Какой бы большой ни была зона газопровода, даже если она будет в несколько раз больше, чем положено по СП, все равно это не поможет, если материал труб будет некачественным. Так что, как и во всех других аспектах работ строительных и околостроительных, экономия в ущерб качеству недопустима.

Параметры, которые применяются для стальных труб по ГОСТу:

• макс. диаметр – 820 мм, хотя есть мнение, что лучше 878 мм;
• временное сопротивление разрыву от 500 Н/см² (обычно 550);
• толщина стенки варьируется в пределах 10–15 мм.

Если речь не о крупных узлах, а о небольших отводах на таких же небольших опорах, там могут в итоге подойти трубы диаметром 325, 159, 150 и даже 100 мм. Если требуется провести газопровод, пусть даже через низкий забор из железобетона, будет непросто сделать задуманное, если конструкция из труб массивна. Надземный газопровод не должен в итоге располагаться слишком низко.

Около моря

Так что лучше выбрать вариант, который обычно применяется и находится в активном производстве. У инспектора появится меньше вопросов, если охранное расстояние будет измеряться заранее.

Конечно, чтобы не было никаких претензий, требуется рядом на земле ставить опознавательный знак. Тогда выполнение норм для газопровода и дальнейшая постановка на учет в инспекции будут считаться законными.

Лучше поставлять газ именно через такие трубы, проверенные временем. По крайней мере, они уже доказали свою действенность. И именно под них разработаны действующие ныне нормативы СП по зоне газопровода. Даже если они дороже тех или иных альтернатив, это ничто по сравнению с теми последствиями и затратами, с которыми возможно столкнуться при аварии.

Варианты применения газа

Охранные зоны других сетей

Необходимо учитывать, что водопровод, канализация и другие коммуникации тоже имеют свои санитарно-защитные зоны. Их также называют охранными. Да, охранная территория газопровода уже это учитывает.

Подземная тепловая сеть

Однако перед проведением каких-либо работ важно учесть такие параметры для каждой сети, чтобы ничего не осталось без внимания. И чтобы в итоге не получилось так, что какая-то сеть никак не помещается относительно других.

Важно учитывать, что санитарную зону у тех или иных коммуникаций требуется устанавливать в каждую сторону от оси. Для каждой такой системы с охранной зоной имеется своя таблица СНиП (СП) с нормативами расстояний до тех или иных объектов. Всегда стоит руководствоваться именно строительными нормами и правилами насчет того, сколько метров в каждую сторону следует отступать.

Нюансы охранных зон

Также важно учитывать, что магистральный газопровод – совсем другая история, нежели газораспределительная станция или узел. И охранная зона в трассах с высоким давлением достигает 50 метров.

Размер защитной зоны магистральной трубы

Как правило, это трубы крупного диаметра. С такой шириной при аварии и утечка будет куда масштабнее и интенсивнее. Это связано с объемом вещества внутри и скорости его транспортировки.

В заключение стоит отметить, что территорию охраны газопровода высокого, среднего или низкого давления важно соблюдать.

Правила расположения охранных зон действуют везде, и в Москве, и в Нижегородской области. Ведь, согласно определению экспертов, этот трубопровод носит статус ОПО (опасный производственный объект).

Надземный магистральный газопровод

И дело не только в серьезных юридических последствиях для того, кто нарушит защитную зону. Судя по практике десятилетий, при неграмотном прокладывании газовых коммуникаций существует вероятность столкнуться с такими рисками, которые будут представлять угрозу для жизни окружающих.
