Разновидности фланцевых соединений для труб

Разновидности фланцевых соединений для труб

Системы трубопроводов должны иметь повышенную надёжность и долговечность, поэтому соединение элементов производят сваркой. Но иногда встречаются случаи, когда применение сварных соединений оказывается нереальным. Например, требуется монтаж фитингов и агрегатов, обеспечение разборных узлов и соединение труб из различных материалов (чугун со сталью, сталь с асбестоцементом, чугун с пластиком, пластик со сталью и т.п.), а также множество других технологических процессов. Для этих целей самым подходящим является фланцевое соединение, ведь конструктивно такой монтаж очень прост и предусматривает два фланца с прокладкой между ними и стяжку при помощи шпилек или болтов.

Действующие стандарты качества

фланцевые соединения трубопроводов

Для стандартизации продукции существует несколько классификаций, которые работают во всем мире.

  • ГОСТ – стандарт качества, действующий в странах СНГ;
  • DIN – европейский стандарт;
  • ASME/ANSI – стандарт, действующий на территории Японии, США и Австралии.

Согласно приведённым классификациям, созданы таблицы с переводами по указанным значениям.

Материалы изготовления

Материалом для изготовления фланцев может служить:

  • сталь углеродистая;
  • легированная сталь;
  • ковкий и обычный чугун;
  • нержавеющая сталь;
  • полипропилен.

Важно знать! Фланцы из полипропилена появились недавно и нашли свое применение в системах, не имеющих большого давления, а также для стыковки пластиковых труб с металлическими.

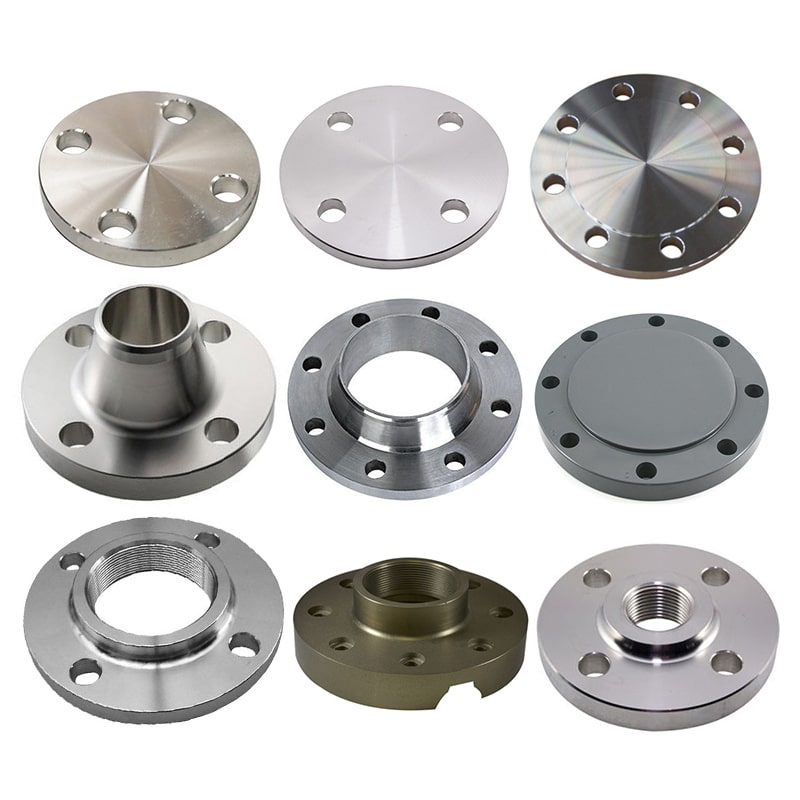

Типы

фланцевое соединение трубопроводов

Согласно ГОСТу, все фланцы имеют обозначение и разделяются на такие виды:

  • ГОСТ 12821-81 (воротниковые);
  • ГОСТ 12820-81 (плоские фланцы);
  • ГОСТ 28759-90 (аппаратные фланцы и для сосудов);
  • ГОСТ 12822-80 (фланцы на резьбовом соединении и приварном кольце);
  • ГОСТ 12836-80 (заглушки кольцевые).
Читать статью  Разновидности арматуры по присоединению к трубопроводу

В соответствии со стандартом фланцы имеют круглую форму, но допускаются и квадратные как минимум с четырьмя отверстиями под крепежные элементы. Также для таких фланцевых соединений трубопроводов действуют ограничения по максимально допустимому давлению в размере 4 МПа.

Применение фланцев и способ монтажа

Установка фланцевых соединений производится на трубопроводах, диаметр которых начинается от 32 мм. Монтаж стальных трубопроводов, применяемых для сточных вод или перекачки воздушных масс, осуществляют на овальных фланцах. На других, более ответственных, системах используются только круглые фланцевые соединения.

По способу монтажа все виды трубопроводов делятся на свободные и жесткие. Первые монтируются на резьбовых соединениях, и для повышения их надежности осуществляется уплотнение специальными материалами (фум-лента, пакля, локтит и т.п.), а также развальцовываются края. Жесткие же соединения крепятся при помощи сварки.

Обозначения, которые следует знать при выборе фланцев

фланцевое соединение труб

Так как для труб и фланцев существуют свои конструктивные особенности, на них следует обратить внимание при выборе арматуры. Для правильной расшифровки обозначений на фланцах нужно знать следующие термины:

  • Ду (условный проход) – это обозначение указывает на внутренний диаметр, например, труб, фланцев, запорной арматуры и т.п.

Важно знать! Если внутренний диаметр плоских фланцев имеет размер 100, 125, 150, то к размеру добавляется аббревиатура А, Б, В, что указывает на разность внешнего диаметра.

  • Ряд – это межосевое расстояние между крепёжными отверстиями. Существует два типоразмера для любого приварного фланца – ряд «1» и ряд «2» (является типоразмером по умолчанию, в случае отсутствия обозначений).
  • Условное давление – это давление в системе, при котором обеспечивается полноценная работоспособность трубопроводов, без протечек и разрывов. В зависимости от типоразмера и материала фланцев показатели по номинальному давлению будут разниться.

Совет! При выборе следует учитывать не только диаметр труб, но и допустимое давление в системе. Также нужно учитывать, что размерности по давлению могут указываться в МПа (Па), Бар, Атм или кгс/см 2 (м 2 ).

Из чего состоит и как монтируется фланцевое соединение?

В комплект одного соединения входит два фланца одного типоразмера в соответствии с размером стальных труб, прокладка, а также комплект болтов или же шпилек с шайбами и гайками. Иногда под болты устанавливаются изолирующие втулки, чтобы предотвратить попадания блуждающих токов на аппаратуру, ведь они могут привести к их поломке.

Читать статью  Фланцевые соединения и крепеж: особенности и характеристики

Для соединения могут использоваться:

  • Болты с шестигранными головками и соответствующие им гайки. Такой вид соединений применяется на трубопроводах с давлением не более 2,5 МПа и рабочей температурой до 3000 градусов Цельсия.
  • Шпильки с шестигранными гайками и шайбы. Следует применять для трубопроводов с рабочим давлением 4 МПа и выше, а также температурой более 3000°C и менее 400°C. Преимуществом такого крепления является более равномерная затяжка элементов конструкции и монтаж в труднодоступных местах.

Герметизация фланцевого соединения

монтаж фланцевых соединений

Чтобы фланцевое соединение было герметичным и надёжным, обязательно должна присутствовать прокладка, соответствующая типоразмеру фланцев.

В соответствии с применяемой средой, давлением и температурой труб для прокладки могут использоваться следующие материалы:

  • Масло- или бензостойкая резина – МБ (7338-77);
  • Теплоустойчивая резина – Т(7338-77);
  • Мало- и бензостойкий паронит – ПМБ(481-80);
  • Щелоче- и кислотостойкая резина – КЩ (7338-77);
  • Асбестокартон;
  • Паронит для общего использования – ПОН(481-80);
  • Фторопласт.

Подготовка фланцев для монтажа и стяжки

Монтаж стальных фланцев на трубопроводы начинается с подготовки всех элементов конструкции, а именно с удаления:

  • старого лакокрасочного покрытия;
  • масляных загрязнений;
  • любого вида ржавчины;
  • окалин или заусенец с резьбы.

Еще одним важным моментом является вырезание и подгонка прокладки по размеру фланцев.

Процесс затяжки и последовательность действий

виды фланцевых соединений

После того как фланцы приварены, и между ними установлена прокладка, следует убедиться, что она не мешает установке стяжных болтов или шпилек.

Чтобы обеспечить равномерную стяжку труб, все болты закручиваются до небольшого усилия. Затем затягивается первый болт, а вторым после него будет противоположный к нему и т.д. Метод затяжки называется «крест-накрест» – это обеспечит максимальную равномерность уплотнения прокладки и предотвратит чрезмерное напряжений труб.

Инструмент, требуемый для монтажа фланцев и их соединения

фланцевое соединение стальных труб

Монтаж фланцев для стальных трубопроводов осуществляют следующим набором инструментов:

  • Болгарка с кругом для зачистки и отрезания;
  • Сварочный аппарат требуемой мощности;
  • Перфоратор;
  • Набор накидных ключей для затяжки труб. Лучшим вариантом станет динамометрический ключ или пневмогайковерт.

Важно! Помимо инструмента требуются расходники: сверла, щетки, смазочные и лакокрасочные материалы, коронки и т.п. Все зависит от условий монтажа, сложности конструкции и опасности при работах.

Практического применения фланцевого типа соединения трубопроводов в быту нет, данная технология используется на предприятиях и заводах. В связи с этим все узлы конструкций проходят жесткую проверку согласно всем нормативным актам.

Читать статью  Прокладки для фланцевых соединений: виды и таблица размеров

Несмотря на всю простоту установки фланцевых соединений на системы трубопроводов, работу по монтажу должны осуществлять только специально обученные бригады слесарей. А в системах с повышенной опасностью (газопроводах, водопроводах и для других трубопроводов с высоким давлением) весь процесс установки или ремонта обязательно происходит под контролем инженера.
