В 2024 году в России зарегистрировано более 2300 инцидентов, связанных с неправильным хранением газовых баллонов на промышленных объектах. Зачастую нарушались требования к размещению баллонов или использовалось несертифицированное оборудование. Газобаллонный шкаф избавляет от подобных проблем, но только при условии правильного выбора и эксплуатации.
Что такое ШГБ и зачем он нужен
ШГБ – это металлическая конструкция, предназначенная для безопасного хранения баллонов с техническими газами вне помещений. Ее назначение – защита от несанкционированного доступа, атмосферных осадков и механических повреждений.
По данным Ростехнадзора, 67% аварий на предприятиях происходит из-за хранения баллонов в неприспособленных местах. Баллон с пропаном, оставленный под прямыми солнечными лучами, нагревается до критической температуры за 4-5 часов. Давление внутри возрастает с рабочих 16 до критических 25-30 атм. Газобаллонный шкаф предотвращает перегрев за счет вентиляции и отражающего покрытия.
Где должны устанавливаться газобаллонные шкафы
Требования к установке ШГБ прописаны в СП 62.13330.2011 и ФНП «Правила безопасности в газовом хозяйстве». Обязательное применение шкафов распространяется на:
- котельные и теплогенераторные установки;
- лаборатории с аналитическим оборудованием;
- медицинские учреждения (хранение кислорода, закиси азота);
- производства, где используются инертные газы;
- сварочные участки предприятий.
Штраф за нарушение требований к хранению газовых баллонов для юридических лиц составляет от 150000 до 200000 рублей. При повторном выявлении нарушения возможна приостановка деятельности на срок до 90 суток.
Конструкция и технические характеристики

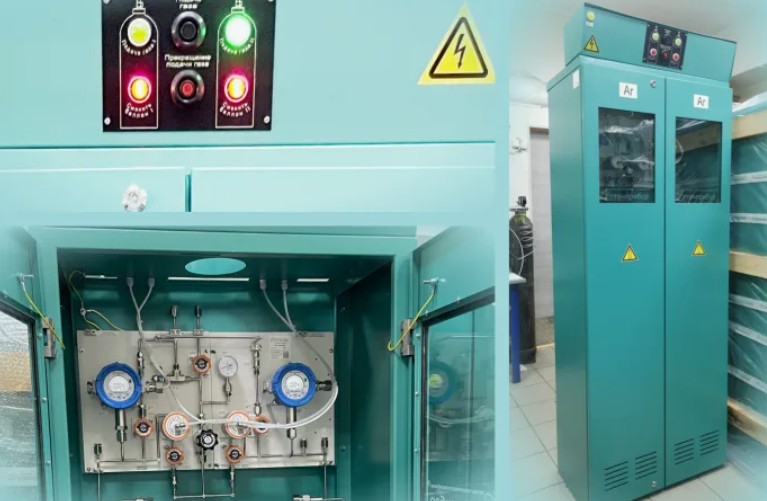

Современный газовый шкаф – сварная металлоконструкция из стали толщиной 1,5-2 мм с порошковым антикоррозийным покрытием. Внутри предусмотрены крепления для баллонов, размещается запорная арматура и система вентиляции.
Основные элементы конструкции
Каркас изготавливается из уголка 40×40 мм или профильной трубы 40×20 мм. Это обеспечивает жесткость, которая позволяет Gas cabinet выдерживать вес заполненных баллонов. Обшивка выполняется из оцинкованной стали с полимерным покрытием RAL 7035 (светло-серый) или RAL 3000 (красный для газов-окислителей).
Дверь оснащается замком с защитой класса не ниже 3 по ГОСТ Р 51051. Используются усиленные петли с антивандальным креплением. Уплотнитель предотвращает попадание осадков, влаги внутрь. На наружной стороне двери размещается табличка с предупреждающим знаком «Огнеопасно. Газ» по ГОСТ Р 12.4.026.
Внутри шкафа устанавливаются:
- крепежные хомуты с резиновыми прокладками (предотвращают повреждение баллонов);
- редуктор давления с манометрами;
- запорные вентили на входе и выходе;
- разрядник статического электричества.
Система вентиляции газового шкафа включает приточные отверстия в нижней части (площадь от 200 см²) и вытяжные в верхней зоне. Такая схема обеспечивает естественную циркуляцию воздуха и удаление газа, который легче (водород, метан) или тяжелее (пропан) воздуха.
Размеры и вместимость
Габариты ШГБ зависят от количества и объема баллонов. Стандартные модели:
- ШГБ-1 (800×600×1850 мм) – для одного баллона 40 литров;
- ШГБ-2 (1200×600×1850 мм) – для двух баллонов 40 литров;
- ШГБ-4 (2000×800×1850 мм) – для четырех баллонов 40 или двух баллонов 50 литров.
Для систем подачи технических газов с непрерывным потреблением нужны шкафы с автоматическим переключением. Их конструкция включает две группы баллонов:
- Рабочую.
- Резервную.
При снижении давления в рабочей группе до заданного порога происходит автоматический переход на резерв.
Виды газобаллонных шкафов
Газовые шкафы классифицируются по типу размещаемых газов, способу установки и уровню защиты.
По типу хранимых газов
Шкафы для горючих газов (пропан, метан, водород) окрашиваются в красный цвет. Обязательно устанавливаются датчики загазованности с выводом сигнала на диспетчерский пункт. Для предупреждения искрообразования все крепления выполнены из латуни или оцинкованной стали.
ШГБ для инертных газов (азот, аргон, гелий) отличаются упрощенной конструкцией. Они не комплектуются датчиками. Окрашиваются в серый или синий цвет. Требования к вентиляции менее жесткие, но обязательно обеспечивается защита от несанкционированного доступа.
Шкафы для кислорода красятся в зеленый цвет. Внутренние поверхности обезжириваются и тщательно защищаются от попадания маслосодержащих веществ. Запорная арматура изготавливается из материалов, совместимых с чистым кислородом.
По способу установки
Наземные системы подачи технических газов монтируются на бетонное основание толщиной от 150 мм с анкерным креплением. Основание выступает за габариты шкафа на 100-150 мм по периметру. Это предотвращает опрокидывание при ветровой нагрузке до 25 м/с.
Пристенные модели крепятся к несущей стене здания анкерными болтами М12. Расстояние от стены до задней стенки шкафа – не менее 50 мм. Оно необходимо для обеспечения вентиляции. Недопустима установка вплотную к деревянным или горючим конструкциям.
Встроенные газобаллонные шкафы интегрируются в стену здания с выступом наружной части на улицу. Внутренняя часть закрывается негорючей перегородкой. Такой вариант экономит место на территории, но усложняет обслуживание.
Требования к размещению и монтажу
Правила установки ШГБ регламентированы противопожарными нормами и требованиями промышленной безопасности.
Минимальные расстояния
От двери шкафа до окон и дверей здания должно быть не менее 5 метров. До источников открытого огня (котельная, сварочный пост) – минимум 10 метров. От границы с соседним участком – 2 метра. Эти требования актуальны для горючих газов. В случае со шкафами для хранения инертных газов нормативные расстояния сокращаются вдвое.
Высота установки шкафа над уровнем земли варьируется от 100 до 150 мм. Это предотвращает подтопление и обеспечивает проветривание нижней части.
Заземление и молниезащита
Газовый шкаф обязательно подключается к контуру заземления объекта. Сопротивление заземляющего устройства должно быть не более 4 Ом. Это защищает от накопления статического электричества и предотвращает искрообразование при грозовых разрядах.
На объектах в зонах с грозовой активностью более 40 часов в год устанавливается молниеприемник высотой 3-5 метров на расстоянии 5 метров от ШГБ. Эти требования нужно выполнять, так как прямое попадание молнии в шкаф с газовыми баллонами приводит к взрыву.
Эксплуатация и обслуживание
Срок службы системы подачи технических газов на базе баллонных шкафов достигает 15-20 лет при соблюдении регламента обслуживания.
Ежедневные проверки
Ответственное лицо (оператор котельной, лаборант, мастер участка) должен осматривать газобаллонный шкаф на предмет:
- целостности замка и петель;
- отсутствия следов коррозии или механических повреждений;
- состояния вентиляционных отверстий;
- показаний манометров (давление должно находиться в рабочем диапазоне).
Результаты фиксируются в журнале эксплуатации. При обнаружении утечки (характерный запах, шипение, снижение давления) эксплуатация прекращается до устранения неисправности.
Ежемесячное обслуживание
Один раз в месяц проводится проверка работоспособности запорной арматуры. Вентили открываются и закрываются для контроля плавности хода. Проверяется герметичность соединений мыльным раствором. Появление пузырей указывает на утечку.
Очистка вентиляционных решеток от пыли и загрязнений обеспечивает стабильный воздухообмен. Засоренные отверстия снижают эффективность проветривания на 60-70%, что повышает риск накопления газа при утечке.
Ежегодная проверка
Техническое освидетельствование ШГБ включает:
- испытание запорной арматуры на герметичность под рабочим давлением;
- проверку состояния лакокрасочного покрытия (при повреждении более 25% площади нужна покраска);
- контроль затяжки анкерных креплений (момент затяжки восстанавливается до паспортного значения);
- проверку сопротивления заземления.
Работы выполняются специализированной организацией с лицензией на обслуживание газового оборудования. По результатам оформляется акт технического состояния.
Распространенные ошибки при эксплуатации
Анализ инцидентов позволил выявить типичные нарушения, которые приводят к авариям.
Хранение пустых баллонов в шкафу
В пустом баллоне остаточное давление варьируется в пределах 0,5-1 атм и есть следы газа. При смешивании разных газов (например, кислорода и пропана) возникает взрывоопасная смесь. Поэтому пустые баллоны должны храниться отдельно от заполненных, в специально отведенном месте.
Перегрузка шкафа
Газобаллонный шкаф ШГБ-2 рассчитан на 2 баллона массой до 70 кг каждый. Размещение трех баллонов создает избыточную нагрузку на крепления и днище. Деформация конструкции нарушает герметичность дверей и вентиляцию.
Игнорирование сроков освидетельствования баллонов
Баллон с истекшим сроком переосвидетельствования (обычно 5 лет) эксплуатировать запрещено. Коррозия внутренних стенок ослабляет металл, возрастает риск разрыва при рабочем давлении. Ответственность за использование просроченных баллонов несет владелец системы подачи технических газов.
Газобаллонный шкаф – не просто металлический ящик для баллонов, а инженерное решение, которое обеспечивает безопасность производственного процесса. Инвестиция в качественный ШГБ, правильная эксплуатация окупается за счет отсутствия штрафов, аварий и простоев. Экономия на сертифицированном оборудовании повышает риски. И ущерб от них зачастую измеряется не рублями, а человеческими жизнями.
