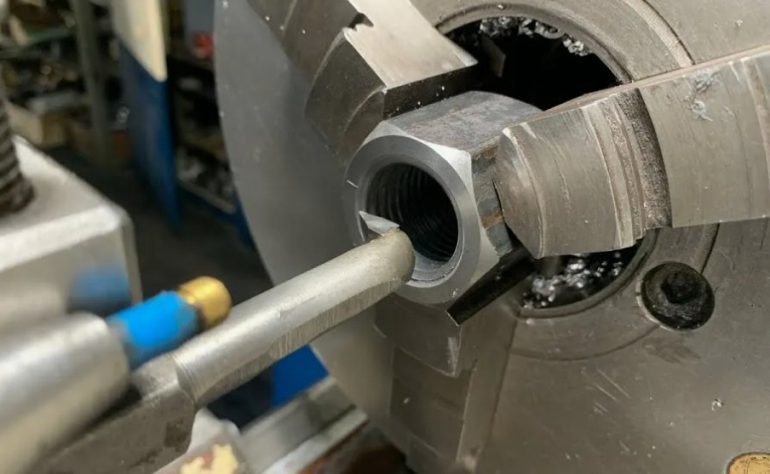

Эффективность токарной обработки на станке с ЧПУ напрямую зависит от грамотного подбора оснастки. Ошибки на этапе выбора ведут к браку, повышенному износу и простоям оборудования. Резцы для нарезания наружной резьбы требуют учета множества технических нюансов, среди которых можно выделить пять наиболее критичных параметров, определяющих успех операции.
1. Угол профиля резьбы
Базовый параметр, определяющий совместимость инструмента и чертежа детали. Для стандартной метрической резьбы используется угол 60 градусов. Дюймовая и трубная цилиндрическая резьба требуют угла 55 градусов. Несоответствие угла даже на долю градуса приведет к некалибровке и срыву профиля.
2. Диапазон шагов
Каждая сменная пластина рассчитана на определенный диапазон шагов. Производители маркируют пластины, указывая минимальный и максимальный шаг. Использование универсальных пластин снижает стоимость, но специализированные решения обеспечивают лучшее качество поверхности и точность.
Пример: для нарезки резьбы М20 с шагом 2,5 мм необходимо выбрать пластину, в паспортных характеристиках которой указан диапазон, включающий значение 2,5 мм, например, от 1,5 до 3,0 мм.
3. Геометрия стружколома и радиус при вершине
Форма стружколома влияет на отвод стружи из зоны резания, что особенно важно при глубоких профилях. Радиус при вершине определяет шероховатость: больший радиус дает более чистую поверхность, но увеличивает радиальные силы и риск возникновения вибраций.
4. Марка твердого сплава и покрытие
Выбор сплава зависит от обрабатываемого материала. Для углеродистых сталей подходят марки с PVD-покрытием, обеспечивающим острую режущую кромку. При обработке нержавеющих сталей и жаропрочных сплавов критически важна стойкость к налипанию и высокая красностойкость подложки.
5. Система подачи СОЖ
Нарезание резьбы сопровождается трением в глубокой канавке. Резцы с внутренним подводом СОЖ подают жидкость непосредственно в зону резания, вымывая стружку и охлаждая вершину. Это многократно повышает стойкость и позволяет увеличить скорости.
Пример: при обработке вязкой нержавеющей стали резец с внутренним подводом СОЖ и специальной стружколомающей геометрией позволяет избежать образования длинной сливной стружи, которая часто наматывается на деталь при внешнем охлаждении.
Сводная таблица параметров
| Параметр | На что влияет | Особенности выбора для ЧПУ |
|---|---|---|
| Угол профиля | Геометрия витка | Строго по стандарту (60° или 55°) |
| Шаг | Совместимость пластины | Диапазон должен перекрывать шаг детали |
| Радиус при вершине | Шероховатость и силы резания | Максимально возможный без риска вибраций |
| Материал и покрытие | Стойкость и производительность | Сопоставление с группой обрабатываемого материала |
| Подвод СОЖ | Отвод стружки и охлаждение | Приоритет внутреннему подводу для глубоких резьб |
«Автоматизация производства не терпит компромиссов в настройке инструмента: один неверно подобранный параметр пластины на станке с ЧПУ сводит на нет преимущества высокоскоростной обработки».
Комплексный учет угла профиля, шага, геометрии, марки сплава и системы охлаждения гарантирует стабильное качество резьбы и максимальный ресурс оснастки. Оптимизация этих пяти параметров позволяет раскрыть полный потенциал токарного центра и существенно снизить себестоимость детали.
