Гидравлический напорный фильтр — это последний рубеж защиты вашей гидросистемы перед тем, как масло поступит в дорогостоящие насосы, клапаны и гидромоторы. От правильного выбора фильтра зависит не только чистота рабочей жидкости, но и ресурс всей системы. Серия фильтров upf1 — одно из самых популярных решений для компактных напорных магистралей, особенно в линиях управления и перед быстроразъемными соединениями. Но как подобрать фильтр upf1 под производительность вашего насоса, чтобы он не стал узким местом и при этом эффективно очищал масло? В этой статье мы разберём все ключевые параметры выбора, расчёт перепада давления и типовые ошибки.
Что такое напорный фильтр upf1
Напорный фильтр upf1 — это компактное устройство, которое устанавливается непосредственно в напорную линию гидросистемы, где давление создаётся насосом. В отличие от сливных фильтров, которые работают при низком давлении, upf1 рассчитан на экстремальные нагрузки.

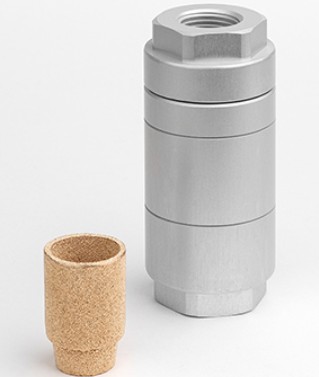

Конструкция фильтра включает алюминиевый корпус и сменный фильтроэлемент из спечённой бронзы. Спечённая бронза — это пористый материал, который получают путём спекания бронзовых гранул при высокой температуре. В результате образуется жёсткая пористая структура с калиброванными порами, которые задерживают частицы загрязнений заданного размера.
Ключевая особенность upf1 — отсутствие перепускного клапана и индикатора загрязнения. Это сделано намеренно: фильтр предназначен для защиты высокоточных устройств (сервоклапанов, пропорциональных распределителей), где даже кратковременный пропуск грязного масла недопустим. Поэтому при засорении фильтра система просто остановится (или резко упадёт давление), что сигнализирует о необходимости замены элемента.
Главный параметр: производительность насоса и расход
Первый и самый важный шаг при подборе фильтра upf1 — определить реальный расход масла в том месте, где фильтр будет установлен.
Казалось бы, ответ очевиден: нужно взять производительность насоса в литрах в минуту. Но есть важный нюанс. Расход через напорную линию может превышать производительность насоса, если в системе есть гидроаккумуляторы или дифференциальные цилиндры. В таких случаях мгновенный расход масла может быть выше номинальной подачи насоса, и фильтр должен быть рассчитан на этот пик.
Как определить нужный расход? Возьмите максимальную объёмную подачу насоса (указана в паспорте) и, если в системе есть аккумуляторы, добавьте запас 20-30 процентов. Для большинства стандартных систем с одним насосом без аккумуляторов расход равен производительности насоса.
Фильтры upf1 имеют максимальную пропускную способность 65 литров в минуту. Этого достаточно для большинства линий управления и небольших гидросистем. Если расход вашего насоса превышает 65 литров в минуту, фильтр upf1 не подойдёт — нужно искать фильтр большего типоразмера из других серий.
Как расход зависит от присоединительной резьбы
Фильтры upf1 выпускаются с тремя типоразмерами присоединительной резьбы, и каждый из них имеет свою максимальную пропускную способность при допустимом перепаде давления 2 бара.
Самый компактный вариант — резьба g 1/4 дюйма. При таком присоединении максимальный расход зависит от требуемой тонкости фильтрации. Для фильтрации 10 микрон максимальный расход составит около 5 литров в минуту. Для тонкости 25 микрон этот показатель вырастает до 15 литров в минуту. При фильтрации 40 микрон расход достигает 25 литров в минуту, а при 60 микронах — 30 литров в минуту.
Вариант с резьбой g 3/8 дюйма имеет более высокую пропускную способность. При тонкости 10 микрон максимальный расход составляет 7 литров в минуту. Для 25 микрон этот параметр равен 25 литрам в минуту. При 40 микронах фильтр пропускает 35 литров в минуту, а при 60 микронах — 45 литров в минуту.
Самый производительный вариант — резьба g 1/2 дюйма. Он обеспечивает расход до 10 литров в минуту при фильтрации 10 микрон. Для тонкости 25 микрон этот показатель увеличивается до 30 литров в минуту. При 40 микронах расход достигает 40 литров в минуту, а при 60 микронах фильтр пропускает максимальные 65 литров в минуту.
Как выбрать такой подход? Сначала определите расход вашей системы, затем требуемую тонкость фильтрации, а после по этим данным подберите резьбу, которая обеспечит нужный расход при выбранной тонкости.
Тонкость фильтрации: как выбрать правильный микронаж
Тонкость фильтрации — это размер частиц (в микронах), которые фильтр гарантированно задерживает. Для фильтров upf1 доступны четыре варианта: 10, 25, 40 и 60 микрон.
Какой выбрать? Это зависит от того, какие компоненты вы защищаете.
Для грубых шестерённых насосов, работающих при давлении до 2,5 мегапаскаля, достаточно фильтрации 40 микрон. Это обеспечит приемлемый класс чистоты масла.
Для пластинчатых насосов на давление 12,5-16 мегапаскалей, аксиально-поршневых насосов и гидроцилиндров рекомендуется фильтрация 25 микрон. Такая степень очистки значительно продлевает ресурс этих компонентов.
Для дросселирующих гидрораспределителей с пропорциональным управлением и сервоклапанов нужна тонкая фильтрация 5-10 микрон. Фильтры upf1 с элементом 10 микрон как раз подходят для защиты высокоточной аппаратуры. Если в вашей системе есть сервоклапаны или пропорциональная техника, берите максимально тонкий фильтр, который пропустит нужный расход.
Перепад давления: почему это критично
При выборе фильтра нужно не только попасть в расход, но и убедиться, что перепад давления на фильтре не превышает допустимого значения. Для upf1 допустимый перепад давления в нормальных условиях составляет 2 бара.
Что такое перепад давления? Это разница давления на входе в фильтр и на выходе из него. Чем грязнее фильтр, тем выше перепад. Но даже на чистом фильтре перепад существует из-за сопротивления фильтрующего элемента потоку масла.
Расчёт перепада давления для upf1 можно выполнить по формуле, учитывающей плотность и вязкость масла. Итоговый перепад равен перепаду по диаграмме, умноженному на отношение плотности вашего масла к эталонной плотности и на отношение вязкости вашего масла к эталонной вязкости. Эталонное масло имеет плотность 0,856 килограмма на кубический дециметр и вязкость 30 сантистоксов.
Приведём пример расчёта. Возьмём фильтр upf1 с расходом 15 литров в минуту, вязкостью масла 30 сантистоксов и плотностью 0,856. По диаграмме перепад для такого расхода и тонкости 40 микрон составляет 1 бар. Подставляем в формулу: 1 умножить на (0,856 разделить на 0,856) умножить на (30 разделить на 30) = 1 бар. Перепад не превышает 2 бар — фильтр выбран верно.
Если же вязкость масла выше (например, при холодном пуске), перепад может вырасти. Поэтому для систем, работающих в холодном климате, нужно либо предусматривать подогрев масла перед пуском, либо выбирать фильтр с запасом по расходу.
Вязкость масла и её влияние на выбор
Вязкость масла — один из главных факторов, влияющих на перепад давления на фильтре. Чем выше вязкость, тем большее сопротивление испытывает поток масла при прохождении через поры фильтроэлемента.
Большинство характеристик фильтров приводятся для эталонного масла с вязкостью 30 сантистоксов (это примерно соответствует маслу iso vg 46 при температуре 40 градусов). Если ваше масло имеет другую вязкость, нужно делать пересчёт.
На практике это означает, что при холодном пуске системы, когда вязкость масла может достигать 200-500 сантистоксов, перепад давления на фильтре будет в 5-10 раз выше, чем в рабочем режиме. Если фильтр подобран «впритык» по расходу, при холодном пуске он может сработать как заглушка, и давление в системе резко упадёт.
Что делать? Есть два пути. Первый — предусмотреть в системе подогрев масла перед пуском. Второй — выбрать фильтр с запасом по расходу (например, следующего типоразмера), чтобы даже при высокой вязкости перепад оставался в допустимых пределах.
Для фильтров upf1, которые не имеют байпасного клапана, особенно важно правильно учесть пусковые режимы. Если перепад превысит прочность корпуса или фильтроэлемента, возможна авария.
Совместимость с рабочей жидкостью
Фильтры upf1 совместимы с широким спектром гидравлических жидкостей. Стандартные уплотнения из нитриловой резины (nbr) рассчитаны на минеральные масла. Для синтетических жидкостей, водных эмульсий и других специальных сред доступны уплотнения из фторкаучука (fpm).
Вот какие жидкости совместимы с upf1. Минеральные масла всех основных типов — это стандартные гидравлические масла, которые используются в большинстве систем. Водные эмульсии применяются в горной технике и на прессах, где важна пожаростойкость. Водные гликоли — ещё один класс пожаростойких жидкостей. Синтетические жидкости используются в авиации, станках с чпу и пожароопасных производствах.
При заказе обязательно уточните тип уплотнений. Использование фильтра с nbr уплотнениями в синтетической жидкости приведёт к разрушению уплотнений и течи.
Где устанавливать фильтр upf1
Фильтры upf1 имеют специальное назначение. Они рекомендуются для установки в линиях управления и перед быстроразъемными соединениями.
Почему именно там? Линии управления (пилотные линии) питают сервоклапаны, пропорциональные распределители и другие высокоточные устройства. Зазоры в этих устройствах могут составлять всего 5-10 микрон. Даже малая частица грязи может заклинить золотник, и система выйдет из строя.
Быстроразъемные соединения — это неизбежный источник загрязнений. При каждом сочленении и разъединении в линию могут попасть частицы грязи из окружающей среды. Фильтр, установленный непосредственно перед быстроразъемным соединением со стороны защищаемого оборудования, перехватывает этот мусор.
Не рекомендуется устанавливать upf1 в главной напорной линии мощных насосов, если расход превышает 65 литров в минуту. Для таких применений существуют другие серии напорных фильтров с байпасными клапанами и индикаторами загрязнения.
Почему в upf1 нет байпасного клапана
У фильтров upf1 нет перепускного (байпасного) клапана. Это важная особенность, которая многое говорит о назначении фильтра.
Байпасный клапан открывается, когда фильтр засоряется и перепад давления превышает заданное значение (обычно 3-5 бар). Открытие клапана пропускает грязное масло в обход фильтроэлемента, чтобы система не остановилась. Но вместе с маслом в систему попадают и все загрязнения, которые накопились на фильтре.
Для грубой защиты (например, сливных фильтров) байпас допустим. Но для защиты высокоточных устройств он недопустим. Лучше пусть система остановится, чем запустит грязное масло в сервоклапан.
Отсутствие байпаса означает, что за состоянием фильтра нужно следить особенно внимательно. Рекомендуется контролировать перепад давления с помощью двух манометров — на входе и выходе фильтра. При росте перепада до 2 бар фильтроэлемент нужно менять.
Пример подбора: пошаговый алгоритм
Сведём весь процесс в чёткий алгоритм.
Шаг первый — определите максимальный расход в месте установки фильтра. Возьмите производительность насоса. Если есть аккумуляторы или дифференциальные цилиндры, увеличьте расход на 20-30 процентов. Если расход превышает 65 литров в минуту — upf1 не подходит, ищите другой тип фильтра.
Шаг второй — выберите требуемую тонкость фильтрации. Для гидроцилиндров и обычных насосов — 25-40 микрон. Для пропорциональной и сервоаппаратуры — 10 микрон.
Шаг третий — подберите типоразмер резьбы. Из данных, приведённых в третьем разделе, найдите сочетание резьбы и тонкости, которое обеспечивает расход не ниже вашего. Берите с запасом 10-20 процентов.
Шаг четвёртый — проверьте перепад давления при вашей вязкости масла по формуле, описанной в пятом разделе. Убедитесь, что перепад не превышает 2 бар на чистом фильтре.
Шаг пятый — уточните совместимость уплотнений с вашей рабочей жидкостью. Для минеральных масел подходят nbr, для синтетических — fpm.
Приведём конкретный пример. Насос производительностью 20 литров в минуту. Система — пропорциональный распределитель. Нужна тонкость 25 микрон. По данным из третьего раздела видим, что для резьбы g 1/4 при 25 микронах максимальный расход 15 литров в минуту — этого недостаточно. Для резьбы g 3/8 при 25 микронах расход 25 литров в минуту — это подходит. Выбираем фильтр upf1 с резьбой g 3/8 и фильтроэлементом на 25 микрон. Перепад проверяем по формуле — он в норме.
Частые ошибки при подборе
Ошибка первая — подбор фильтра только по производительности насоса без учёта реального расхода в точке установки. В линиях управления расход может быть значительно меньше производительности насоса, а в системах с аккумуляторами — больше.
Ошибка вторая — игнорирование вязкости масла при холодном пуске. Фильтр, идеально работающий при 40 градусах, может создать неприемлемый перепад при 10 градусах. Всегда проверяйте пусковые режимы.
Ошибка третья — выбор слишком грубой фильтрации из соображений экономии. Попытка сэкономить на фильтроэлементе приводит к быстрому износу дорогой гидроаппаратуры.
Ошибка четвёртая — установка upf1 в линию с расходом выше 65 литров в минуту. Фильтр не справится, перепад будет высоким, и система будет работать с потерями давления.
Ошибка пятая — использование фильтра без контроля перепада давления. Поскольку у upf1 нет индикатора загрязнения, нужно контролировать перепад манометрами или соблюдать регламент замены по наработке.
Подбор гидравлического напорного фильтра upf1 под производительность насоса — задача, которая решается в несколько шагов.
Первый шаг — определите реальный расход в точке установки. Второй шаг — выберите тонкость фильтрации исходя из требований защищаемого оборудования. Третий шаг — подберите типоразмер резьбы по данным о пропускной способности, чтобы запас составлял 10-20 процентов. Четвёртый шаг — проверьте перепад давления с учётом вязкости вашего масла.
Фильтры upf1 имеют максимальный расход 65 литров в минуту. Они выпускаются с резьбой g 1/4, g 3/8 и g 1/2. Тонкость фильтрации — 10, 25, 40 или 60 микрон. Допустимый перепад давления — 2 бара. Уплотнения — nbr для минеральных масел, fpm для синтетических.
Главное, что нужно помнить: upf1 — это фильтр для защиты высокоточных устройств. У него нет байпаса, поэтому он не пропустит грязное масло даже ценой остановки системы. Это правильно для ответственных применений, но требует внимательного подхода к расчётам и регулярного контроля.
Правильно подобранный фильтр upf1 не снижает производительности насоса, но надёжно защищает самую дорогую часть вашей гидравлической системы — её управляющую аппаратуру. Подойдите к выбору ответственно, и ваша гидравлика скажет вам спасибо долгими годами безотказной работы.
