Сальниковая набивка: типы, как её выбрать и заменить сальники

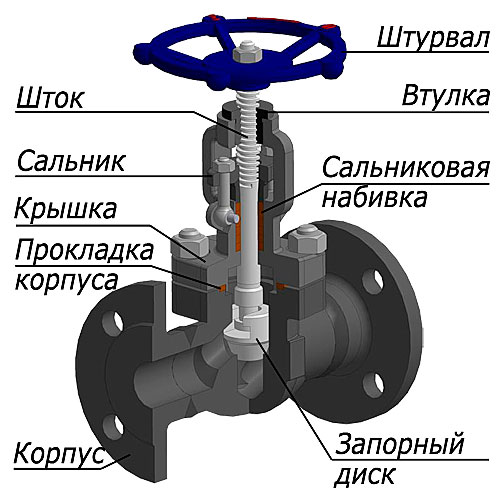

Сальниковая набивка – это самый популярный тип уплотнений не только центробежных насосов и арматуры, но и многого другого оборудования.

Уплотнение этого типа представляет собой шнур круглого или квадратного сечения, пропитанный каким либо материалом, например асбестом или графитом. Сальники центробежных насосов необходимы для того, чтобы исключить, а скорее уменьшить протечки жидкости из рабочей камеры оборудования.

Сальниковые уплотнения, в отличии от торцовых, не являются герметичными. Для поддержания их в рабочем состоянии необходимо обеспечить минимальную протечку для смачивания.

Содержание статьи

Типы набивок

На сегодняшний в день в свободной продаже представлено огромное количество разнообразных сальниковых набивок, которые различаются друг от друга:
по плетению – сквозные и комбинированные
по структуре – армированные и неармированные
по составу – асбестовые (и безасбестовые), графитовые и фторопластовые.

Асбестовые сальниковые набивки

Уплотнения этого типа применяются в оборудовании, которое работает с агрессивными средами, а так же при повышенных температурах и давлении. Материал выдерживает температуру до 250°С и давление до 2,5 МПа (25 атм).

Рабочая среда: нейтральная, агрессивная, нефтепродукты, газообразная и пар. Используется в центробежных насоса и арматуре.

Марки:
АП-31 — асбестовая Плетеная пропитанная антифрикционным жировым составом)
АПР-31 — Асбестовая с ПРоволокой пропитанная антифрикционным составом
АГИ — Асбестовая проклеенная с Графитом Ингибированная
АПРПП — Асбестовая с латунной ПРоволокой Прорезиненная Пропитанная антифрикционным составом и графитированная
АПРПС — Асбестовая с латунной ПРоволокой Прорезиненная Сухая и графитированная
АС — Асбестовая Cухая плетеная
АФТ — Асбестовая пропитанная эмульсией Фторопласта и Тальком

Безасбестовые сальниковые набивки

Уплотнения этого типа применяют для арматуры и насосов, работающих под давлением не выше 20 Мпа (200 Атм) и температурой до 100°С. Рабочая среда: газ, пар, минеральные масла, нефтяное топливо, промышленная вода.

Марка:
ХБП-31 – хлопчатобумажная с масляной и графитовой пропиткой

Фторопластовые

Набивки этого типа не только эластичные, но и стойкие к агрессивным средам. Ограничения использования таких набивок состоит в том, что их запрещается использовать в средах с содержанием хлора.

Область применения: фармацевтическая, нефтяная и химическая промышленности.

Графитовые сальниковые набивки характеризуются высокой упругостью и хорошей пластичностью при обжатии. Они имеют низкий коэффициент трения и высокую теплопроводность, что практически исключает коррозионный и механический износ рабочей поверхности валов насосного оборудования и штоков арматуры.

Читать статью  Принцип управления и подключения задвижки с электроприводом

Ограничения таких уплотнения состоит в том, что их не рекомендуется использовать в средах с высокой концентрацией азотных, хлористых и хромсодержащих соединений.

Графитовые набивки способны работать при температуре до 650°С в различных рабочих средах среди которых: тяжелые и легкие горячие нефтепродукты и продукты нефтегазовой переработки, вода, углеводороды, смазочное и термальное масло, органические растворители, криогенные жидкости и другие.

Читайте также: Сальник коленвала для ситроена с3 пикассо

Подбор необходимой сальниковой набивки

Переходя к подбору необходимой Вам сальниковой набивки необходимо определиться с назначением и областью использования оборудования.

Материал, из которого будет выполнена набивка сальников, должен обеспечить необходимую герметичность, не приводить к появлению коррозии на корпусе оборудования, а также прослужить как можно дольше.

Уплотнение должно подходить к среде в которой его планируется использовать. Например если насос перекачивает агрессивные среды (щелочи и кислоты), то основа сальника должна быть кислото- и щелочестойкой. Аналогичное требование распространяется на углеводы (бензин, жиры, масла).

Неправильно подобранная набивка сальника может привести к разгерметизации, аварии, потере реагентов и так далее.

С другой стороны обратите внимание на температуру и давление, на которые рассчитан материал уплотнения. Например, процесс транспортирования нефти осуществляется при высоких температурах. Разгерметизация в этом случае может привести к ухудшению состава нефти, воспламенению, выделению паров наружу и даже взрыву.

Набивка сальников насосов должна быть устойчива к вибрации, а ещё должна обладать высоким запасом прочности к истиранию. С этой целью их дополняют различными компонентами, например, фторопластом.

Замена сальниковой набивки

Инструкция по замене сальников центробежного насоса состоит из 3 этапов.

1. Удаление отработавшей сальниковой набивки

Первый шаг состоит в извлечении отработавшей свой срок сальниковой набивки.

Затем необходимо очистить посадочное место от загрязнений и проверить вал и нажимную гайку на наличие повреждений, сколов, деформации и коррозии.

При неудовлетворительных результатах проверки изношенные детали так же необходимо заменить.

2. Подготовка новой сальниковой набивки

На этом этапе необходимо подобрать типа набивки исходя из условий эксплуатации оборудования (советы по подбору в разделе “Подбор необходимой сальниковой набивки” этой статьи).

Сечение будущей набивки (S) определяется по следующей формуле:

где Dкамеры — диаметр сальниковой камеры;
Dвала — диаметр вала.

Подобрав материал и сечение и закупив набивку её необходимо нарезать на кольца. Для определения длины кольца используют формулу

где d — диаметр вала;
S — размер набивки;
1,07 — поправочный коэффициент.

Внимание! Запрещено расплющивать сальниковую набивку для придания ей требуемого размера.

Нарезанные заготовки рекомендуется намотать на заготовку, диаметр которой равен диаметру вала оборудования. Края заготовок рекомендуется подрезать под углом 450 и скрепить.

3. Замена сальников на центробежных насосах

Кольца новой сальниковой набивки устанавливаются по очереди таким образом, чтобы разрезы были смещены на угол в 90°.

Читать статью  Теплоприбор» – разработка, производство и комплексная поставка контрольно-измерительных приборов и автоматики — КИПиА.

Установленные кольца прижимаются нажимной гайкой или грундбуксой. Перекосы при обжатии недопустимы.

Проверка установки сальниковой набивки

После установки сальниковой набивки необходимо включить насос в работу и проверить наличие течей. При нагреве и намокании во время работы оборудования набивка увеличивается в размере.

Читайте также: Замена сальника коленвала джили мк кросс

Если течи нет, то нажимную гайку немного ослабляют. Гайку регулируют до тех пор, пока не установится протечка не более 3-4 капель в минуту.

Внимание! Чтобы снизить износ новой набивки от трения, нажимную гайку (сальник) изначально сильно не затягивают. Если гайка будет затянута очень сильно, то это может привести к перегреву, затвердеванию набивки и потери эластичности в месте её соприкосновения с валом. Проблема в этом случае заключается в том, что затвердевшая набивка может привести к повреждению вала насоса.

Видео: замена сальников на центробежных насосах

В этом разделе мы подготовили для Вас фрагмент учебного фильма по замене сальниковой набивки насоса.

Дальнейшая эксплуатация набивок зависит от правильно подобранной марки, её структуры и состава. В качестве материалов выступают как натуральные, так и искусственные компоненты, которые в большинстве марок дополнительно пропитывают различными составами.

Выбор пропитки зависит от назначения и условий применения, таких как рабочая температура, давление и нагрузки.

Набивка сальников: состав, виды, применение.

Набивка сальников является широко распространенным уплотнителем, который применяется для герметизации в разных устройствах. Принцип работы прокладки несложен: при помощи нее в местах соединения деталей достигается герметичность. Сальники используются не только в передвижных узлах механизмов, но и замечательно функционируют при герметизации статических спаек (к примеру, в трубопроводах).

Из чего состоит

Сальниковая набивка выплетается из ниток в виде шнура прямоугольного или квадратного сечения. В зависимости от условий применения (давление, динамические нагрузки, температурный режим) прокладка делается из графитовых нитей ТРГ, улучшенных армирующими основами из всевозможных материй либо из веревок политетрафторэтилена (ПТФЭ).

Где используется

Набивка для сальников применяется, как уже было сказано выше, для герметизации:

  • неподвижных и подвижных сцеплений трубопроводов;
  • автоклавов;
  • насосов;
  • компрессоров;
  • арматуры;
  • мешалок и других агрегатов.

Также в областях промышленности:

  • газодобывающей;
  • нефтедобывающей;
  • перерабатывающей;
  • пищевой;
  • атомной.
  • нефть;
  • перегретый пар;
  • вода;
  • газы (в том числе сжиженные);
  • агрессивные химические вещества;
  • нефтепродукты.

Особенности

Сальниковая прокладка обладает следующими необходимыми качествами:

  • химической устойчивостью (инертностью) к разным агрессивным условиям;
  • маленьким показателем трения (ощутимым уменьшением амортизации подвижных составляющих установок);
  • радиационной стойкостью;
  • прочностью;
  • герметичностью;
  • термостойкостью;
  • экологической безопасностью;
  • несклонностью к старению (не усыхает при содержании и эксплуатации);
  • эластичностью (продлением сроков использования оборудования).

Какими свойствами должна обладать набивка сальников

Установленные правила предъявляют к жгутам особенные требования. Здесь перечислены самые важные.

  1. Прокладка должна быть химически неактивной. По крайней мере, сырье не должно вступать в реакцию при контакте с отделяемой средой либо изменять свои основные качества. К примеру, если сальниковая набивка применяется для герметизации установки (колонны, скруббера), в которой действуют агрессивные газы либо щелочи и кислоты, то основа сальника должна быть кислото- и щелочестойкой. То же самое относится и к углеводорожам (бензину, маслам, жирам). Растворение сальника, безусловно, может привести к разгерметизации, аварии, потере реагентов и так далее.
  2. Набивка сальника задвижки должна выдерживать высокие температуры и высокое давление. В частности, в ректификационных колоннах перегонка нефти осуществляется при высокой температуре. Разгерметизация может привести к ухудшению состава продуктов перегонки, воспламенению, выделению паров наружу и даже взрыву.
  3. Если прокладки сальников используются в направляющих смесях, то они должны быть стойкие к изменчивым нагрузкам. К примеру, для герметизации движущихся деталей насосов сальниковая набивка должна иметь устойчивость к фрикциям. Помимо этого, прокладки должны быть прочными к истиранию. Для этого их дополняют разными веществами, например, фторопластом.
Читать статью  Шиберные ножевые задвижки – ответы на распространенные вопросы

Не следует пренебрегать правилами

  • правила применения;
  • выбор материала;
  • график смены сальниковых уплотнителей;
  • установка герметизируемых коммуникаций и аппаратов.

Виды сальниковых набивок

Так как прокладка, по сути, является шнуром, изготовленным из разных материй, то различия ее будут состоять лишь в сечении, составе и структуре плетения. Наиболее известны такие составы набивок:

  • графитовая;
  • асбестовая;
  • фторопластовая;
  • прокладка из синтетических волокон;
  • безасбестовая.

Графитовые набивки

Делаются из армированной фольги. Преимущества этих прокладок в том, что они отличаются низкими теплопроводностью и коэффициентом трения. Недостатки – их не дозволяется использовать в средах с высокой концентрацией азотных, хлористых и хромсодержащих соединений.

Асбестовая разновидность

Данная набивка сальников применяется в агрессивных средах, так как она отлично справляется с повышенной температурой и давлением. Ее маркировки: АС, АП, АИР, АГП. Эти прокладки эксплуатируются в нефтяной, металлургической и газовой промышленности, а также в автомобилестроении.

Фторопластовые

Эластичные и стойкие к агрессивным условиям. Специфика таких набивок в том, что их запрещается использовать в средах, где есть хлор. Применяются они в фармацевтической, нефтяной и химической промышленности.

Набивки из синтетических нитей

Такие прокладки устойчивы к абразивам. Их эксплуатируют в целлюлозно-бумажной, химической и нефтяной промышленности.

Безасбестовые

Могут быть различных видов: часть из них армируют проволокой из латуни, а некоторые пропитывают жировыми добавками. В зависимости от сферы использования выбирается определенный тип. По строению сердечника прокладки отличаются сквозным, однослойным и многослойным плетением. Набивка сальника насоса может быть сечением от 3 до 50 мм, в зависимости от ее назначения. Источник
