Трубопроводные системы (трубопроводы) с постоянной рабочей средой, подвергаются влиянию негативных факторов, которые подвергают трубопроводы различным видам нагрузок, пагубно влияющих на работоспособность трубопроводов в целом во время его эксплуатации, как при подземных способах прокладки (траншеи, канавы, тоннели, дюкеры, искусственные насыпи), так и при наземных или надземных способах прокладки (несущие опоры (НО), эстакады, балки).

Элементы несущих опор, удерживающие трубопровод при наземном/надземным способе прокладки, так же подвержены воздействию негативных нагрузок, различного рода вибраций, исходящих от удерживаемых линий трубопроводов во время их эксплуатации.

Компенсаторы являются решением, когда система трубопроводных линий не способна компенсировать воздействие различного рода вибраций и температурных расширений.
Компенсаторы — это устройства, которые предназначены для компенсации и уравновешиваний влияния разнообразных факторов влияющих на работу трубопроводных систем.

Изделия предотвращают разрушение труб при деформации трубопроводов, компенсируют несоосность в трубопроводных системах, предотвращают гидравлические удары, воздействие температурных расширений, давления, изолируют вибрационные нагрузки от работающего оборудования и потока транспортируемой среды. Так же компенсаторы герметизируют трубопроводы, выполняют соединение труб различного типа, берут на себя функцию гибкого звена в трубопроводной системе.

Другими словами, основная функция компенсаторов — это обеспечение безопасного и беспрерывного прохождение транспортируемой среды в трубопроводах (вода, пар, нефть, газ и т.д), предотвращающие повреждение труб при транспортировке веществ по трубопроводу во время эксплуатации.

Сферы применений компенсаторов достаточно широки.
Имеются различные виды компенсаторов.
Классифицировать компенсаторы можно на виды по конструктивным особенностям, используемым материалам для изготовления компенсаторов, от вида трубопровода, материалов труб и транспортируемой в нем среды, способов прокладки трубопровода, и сферам применения:

• Обеспечение теплом, водой, газом объекты жилого и нежилого фонда;
• Транспортировка различных веществ на дальние расстояния;
• Снабжение промышленных предприятий;
• Отводы бытовых, промышленных отходов;
• Работа на судовом, грузовом, легковом транспорте;

Компенсаторы устанавливаются в соответствии с техническими требованиями на разные виды трубопроводов по типу материалов, классификации.

Виды компенсаторов — примеры обозначений, характеристики, описание.

СКУ в ППУ, СКУ.ППУ/ПЭ

Сильфонные компенсирующие устройства в изоляции из пенополиуретана.

СКУ в ППУ изоляции, предназначенные для компенсации температурных изменений длины трубопроводов тепловых сетей. Обеспечивает соостность сильфонного компенсатора с трубопроводом и защищает его от поперечных усилий, изгибающих моментов, механических повреждений и проникновений грунтовых вод. Устанавливаются на прямолинейных участках трубопроводов при любом способе их прокладки.

примеры обозначения (расшифровки) изделий:

СКУ.ППУ-16-50-70 одк
СКУ — сильфонное компенсирующие устройство (один сильфон);
ППУ — изоляция из пенополиуретана в полиэтиленовой оболочке;
16 — условное давление;
50 — условный диаметр;
70 — осевой ход/осевое смещение;
ОДК — система дистанционного контроля;

СКУ.ППУ/ПЭ — Сильфонные компенсирующие устройства изоляции из пенополиуретана в полиэтиленовой оболочке

примеры обозначения (расшифровки) изделий:

2СКУ.ППУ/ПЭ.1-25-500/710-420 одк
2 — двух сильфонное устройство (2 сильфона в одном узле);

СКУ — сильфонное компенсирующие устройство;
ППУ/ПЭ — изоляция из пенополиуретана в полиэтиленовой оболочке;
1— тип изоляции;
25 — условное давление;
500 — условный диаметр;
710 — условный диаметр оболочки ППУ;
420 — осевой ход;

ОДК — система дистанционного контроля;

Узел сильфонный СКУ.ППУ/ПЭ.2-16-80/180-70 одк патр.09г2с
Узел сильфонный 2СКУ.ППУ/ПЭ.ii-16-80/180-70 одк патр.09г2с
СКУ — сильфонное компенсирующие устройство (один сильфон);
ППУ/ПЭ — изоляция из пенополиуретана в полиэтиленовой оболочке;
2 (ii) — тип изоляции;
16 — условное давление;
80 — условный диаметр;

180 — условный диаметр оболочки ППУ;
70 — осевой ход;
Патрубки (материал) — сталь 09г2с;
ОДК — система дистанционного контроля;

Узел сильфонный 2СКУ.ППУ/ПЭ.1-25-325×7/450-380 одк
2 — двух сильфонное устройство (2 сильфона в одном узле);
СКУ — сильфонное компенсирующие устройство;
ППУ/ПЭ — изоляция из пенополиуретана в полиэтиленовой оболочке;
1 — тип изоляции;
25 — условное давление;
325 — условный диаметр;
х7 — толщина стенки патрубка;
450 — условный диаметр оболочки ППУ;
380 — осевой ход;
ОДК — система дистанционного контроля;

Узел сильфонный 2СКУ.ППУ/ПЭ.1-16-530×10/710-400 патр.09г2с, внутр. экран -ст.20
2 — двух сильфонное устройство (2 сильфона в одном узле);
СКУ — сильфонное компенсирующие устройство;
ППУ/ПЭ — изоляция из пенополиуретана в полиэтиленовой оболочке;
1 — тип изоляции;
16 — условное давление;
530 — условный диаметр;
х10 — толщина стенки патрубка;
710 — условный диаметр оболочки ППУ;
400 — осевой ход;
Патрубки (материал) — сталь 09г2с;
Внутренний экран — сталь 20;
ОДК — система дистанционного контроля;

СКУФ.ППУ/ПЭ — Сильфонные компенсирующие устройства с направляющими фланцами изоляции из пенополиуретана в полиэтиленовой оболочке

примеры обозначения (расшифровки) изделий:

2СКУФ.ППУ/ПЭ.1-16-400/560-400 одк
2 — двух сильфонное устройство (2 сильфона в одном узле);
СКУ — сильфонное компенсирующие устройство;
Ф — с направляющими фланцами;
ППУ/ПЭ — изоляция из пенополиуретана в полиэтиленовой оболочке;
1 — тип изоляции;
16 — условное давление;
400 — условный диаметр;
560 — условный диаметр оболочки ППУ;
400 — осевой ход;
ОДК — система дистанционного контроля;

Компенсаторы СКУ.ППМ представляют собой устройства, оснащенные пенополимерминеральной изоляцией, которые используются для компенсации сужения и расширения элементов трубопровода при изменении температуры и давления рабочей среды как при наземной, так и подземной бесканальной прокладке.

примеры обозначения (расшифровки) изделий:

СКУ.ППМи -1.25-273/359-180
СКУ — сильфонное компенсирующие устройство (один сильфон);
ППМи — тип изоляции патрубков (пенополимерминеральная);
1 — тип изоляции;
25 — условное давление;
273 — уловный диаметр;
359 — диаметр оболочки ППМи;
180 — осевой ход/осевое смещение;

Узел сильфонный 2СКУ.ППМ. 1-25-150/257-150
2 — двух сильфонное устройство (2 сильфона в одном узле);
СКУ — сильфонное компенсирующие устройство;
ППМ — тип изоляции патрубков (пенополимерминеральная);
1 — тип изоляции;
25 — условное давление;
150 — уловный диаметр;
257 — диаметр оболочки ППМи;
150 — осевой ход/осевое смещение;

Узел сильфонный 2СКУ.ППМи.1-25-108/180-120 патр.оцинк.
2 — двух сильфонное устройство (2 сильфона в одном узле);
СКУ — сильфонное компенсирующие устройство;
ППМи — тип изоляции патрубков (пенополимерминеральная);
1 — тип изоляции;
25 — условное давление;
108 — уловный диаметр;
180 — диаметр оболочки ППМи;
120 — осевой ход/осевое смещение;
Патрубки — оцинкованные;

Компенсатор СКУ.ППМи-25-1020х12,0/1160-260-17г1с
СКУ — сильфонное компенсирующие устройство;
ППМи — тип изоляции патрубков (пенополимерминеральная);
25 — условное давление;
1020х12,0 — условный диаметр;
1160 — диаметр оболочки ППМи;
260 — осевой ход/осевое смещение;
Патрубки (материал) – сталь 17г1с;

Сильфонное компенсирующие устройство в изоляции из пенополиуретана в оцинкованной оболочке предназначенные для установки в трубопроводы и магистрали отопления, горячего и холодного водоснабжения. Применений оцинкованной оболочки в компенсаторах СКУ.ППУ/ОЦ при надземной прокладке трубопроводов необходимо для защиты сильфона, защитного кожуха и слоя теплоизоляционной оболочки пенополиуретана от механических повреждений, воздействия солнечных лучей, атмосферных осадков, и других воздействий на теплоизоляционный слой.

примеры обозначения (расшифровки) изделий:

Узел сильфонный СКУ.ППУ/ОЦ.1-16-108×4/180-100 одк патр.09г2с

СКУ — сильфонное компенсирующие устройство (один сильфон);
ППУ — изоляция из пенополиуретана;
ОЦ — оцинкованной оболочке;
1 — тип изоляции;
16 — условное давление;
108 — условный диаметр;
х4 — толщина стенки патрубка;
180 — условный диаметр оболочки ППУ;
100 — осевой ход;
Патрубки (материал) — сталь 09г2с;
ОДК — система дистанционного контроля;

СКУ.ППУ/ОЦ.1-25-700/900-210 ОДК
СКУ — сильфонное компенсирующие устройство (один сильфон);
ППУ — изоляция из пенополиуретана;
ОЦ — оцинкованной оболочке;
1 — тип изоляции;
25 — условное давление;
700 — условный диаметр;
900 — условный диаметр оболочки ППУ;
210 — осевой ход;
ОДК — система дистанционного контроля;

Узел сильфонный СКУ.ППУ/ОЦ.1-25-800/1000-210
СКУ — сильфонное компенсирующие устройство (один сильфон);
ППУ — изоляция из пенополиуретана;
ОЦ — оцинкованной оболочке;
1 — тип изоляции;
25 — условное давление;
800 — условный диаметр;
1000 — условный диаметр оболочки ППУ;
210 — осевой ход;
ОДК — система дистанционного контроля;

ОПКР

Сильфонные осевые компенсаторы с усиленными кожухами (в жёстком двойном кожухе), без изоляции. Компенсаторы ОПКР предназначен для компенсации осевых температурных деформаций трубопроводов тепловых сетей в помещениях, при надземной прокладки, в камерах, каналах, туннелях при подземной прокладки трубопроводов.

примеры обозначения (расшифровки) изделий:

Компенсатор ОПКР-16-300-190
Сильфонный осевой компенсатор в усиленном кожухе, без изоляции (один сильфон);
16 — давление;
300 — диаметр (с кожухом, без изоляции);
190 — осевой ход;

Компенсатор по типу ОПКР-25-800-240 патр.17г1с
Сильфонный осевой компенсатор в усиленном кожухе, без изоляции (один сильфон);
25 — давление;
800 — диаметр (с кожухом, без изоляции);
240 — осевой ход;
Сильфон — нержавеющая сталь марки 08Х18Н10Т;
Патрубки (материал) – сталь 17г1с;

Компенсатор по типу 20ПКР-25-400-400 патр.17г1с
2 — двух сильфонное устройство (2 сильфона в одном узле);
Сильфонный осевой компенсатор в усиленном кожухе, без изоляции;
25 — давление;
400 — диаметр (с кожухом, без изоляции);
400 — осевой ход;
Сильфон — нержавеющая сталь марки 08Х18Н10Т;
Патрубки (материал) — сталь17г1с;

Компенсатор по типу 20ПКР-25-800-480 патр.17г1с
2 — двух сильфонное устройство (2 сильфона в одном узле);
сильфонный осевой компенсатор в усиленном кожухе, без изоляции;
25 — давление;
800 — диаметр (с кожухом, без изоляции);
480 — осевой ход;
Сильфон — нержавеющая сталь марки 08Х18Н10Т;
Патрубки (материал) — материал 17г1с;
СКУ.М

Сильфонное компенсирующие устройство в металлическом кожух экране. Компенсаторы СКУ М — одна из модификаций компенсирующих устройств сильфонного типа, входят в состав оборудования трубопроводов наземного и подземного способов прокладки. Выпускаются для установки на трубопроводы, теплотрассы с целью защиты их от деформации и разрушения межтрубных сварочных швов под действием растягивающих и сжимающих сил, вызванных тепловым расширением или усадкой металлических труб. Так же, компенсатор СКУ.М1 препятствует возникновению микротрещин, разрушающих сварочные швы, вызванных вибрациями трубопровода из-за неравномерной скорости прокачки носителя.

примеры обозначения (расшифровки) изделий:

Компенсирующее устройство СКУ.М.1-25-50-70
СКУ — сильфонное компенсирующие устройство (один сильфон);
М — узел в металле (без изоляции);
25 — условное давление;
50 — уловный диаметр;
70 — осевой ход/осевое смещение;

Компенсатор СКУ.М1-16-200-160 патр. 09г2с
СКУ — сильфонное компенсирующие устройство (один сильфон);
М — узел в металле (без изоляции) ;
16 — условное давление;
200 — уловный диаметр;
160 — осевой ход/осевое смещение;
Патрубки (материал) – сталь 09Г2с;

Узел сильфонный СКУ.М1 -16-720×11-220 патр. 17г1с
СКУ — сильфонное компенсирующие устройство в металлическом кожух экране (один сильфон);
М — узел в металле (без изоляции);
16 — давление;
720 — диаметр (с кожухом, без изоляции);
11 — толщина стенки патрубка;
220 — осевой ход;
Патрубки (материал) — сталь 17Г1с;

Узел сильфонный 2СКУ.М1-25-325×7-380 патр. 09г2с
2 — двух сильфонное устройство (2 сильфона в одном узле);
СКУ — сильфонное компенсирующие устройство в металлическом кожух экране;
М — узел в металле (без изоляции);
25 — давление;
325 — диаметр (с кожухом, без изоляции);
7 — толщина стенки патрубка;
380 — осевой ход;
Сильфон — нержавеющая сталь марки 08Х18Н10Т;
Патрубки (материал) — сталь 09Г2с;

Узел сильфонный 2СКУ.М1-25-325×8-380 патр.09г2с
2 — двух сильфонное устройство (2 сильфона в одном узле);
СКУ — сильфонное компенсирующие устройство в металлическом кожух экране;
М — узел в металле (без изоляции);
25 — давление;
325 — диаметр (с кожухом, без изоляции);
х8 — толщина стенки патрубка;
380 — осевой ход;
Патрубки (материал) — сталь 09Г2с;

Поворотные/угловые компенсаторы — предназначены для предотвращения передачи механических вибраций по трубопроводным системам, а также для восприятия тепловых удлинений трубопровода в пределах допустимых деформаций.

Сдвиговые компенсаторы — предназначены для пространственных и плоскостных систем трубопроводов, снижения вибрации и компенсации неточностей при монтаже, для герметичного соединения и компенсации относительного перемещения элементов трубопроводов с жидкими и газообразными рабочими средами для объектов нефтяной, газовой, химической, пищевой и других отраслей промышленности.

Универсальные компенсаторы — предназначены для компенсации температурных перемещений, действующих одновременно в различных направлениях.

примеры обозначения (расшифровки) изделий:

Компенсатор осевой 2-х секц.1000-0,22-316/100/пп сильфон,внутр.экран,кожух -08×18н10т,патрубки,упоры,шпильки-09г2с, L=1430 мм.
2 — двух сильфонное устройство (2 сильфона в одном узле)
1000 –диаметр;
0,22 – давление;
316 – температура;
100 — осевой ход,в мм;
пп — под приварку;
Внутренний экран, кожух — марка стали 08×18н10т;
Патрубками, шпильками – марка стали 09г2с;
L=1430 мм – длина компенсатора;

Компенсатор универсальный 600-0,16-30/6/0.2/пп сильфон 08×18н10т, патрубки 630×4 ст.12×18н10т , экран -12×18н10т, кожух D1=820. Шпильки оцинк, L=470 мм.
600 – условный диаметр;
0,16 – условное давление;
30 – осевой ход;
6 — угловй ход,град;
0,2 — сдвиг.мм;
пп — под приварку;
сильфон – марка стали 08×18н10т;
630 — диаметр (с кожухом, без изоляции);
х4 — толщина стенки патрубка, марка стали 12×18н10т;
экран – марка стали 12×18н10т;
кожух D1=820 – диаметр кожуха;
Шпильки оцинкованные;
L=470 мм – длинна;

Компенсатор сдвиговый разгруженный 400-0,16/12/пп сильфон 08х18н10т, патрубки 426×4 ст. 12×18н10т,экран ст.12х18н10т, шарнир ст 20 L-390 мм
400 — условный диаметр;
0,16 — условное давление;
12 — сдвиг.мм;
пп — под приварку;
Сильфон — нержавеющая сталь марки марка стали 08×18н10т;
426 — диаметр (с кожухом, без изоляции);
х4 — толщина стенки патрубка, марка стали 12×18н10т;
Экран — марка стали 12×18н10т;
шарнир ст.20 L-390 мм — марка стали, длина;

Компенсатор сдвигово-осевой 200-0,45-380/22/44/фл.приёмный фланец-08х18н10т, ответный фланец -ст.09г2с,сильфон,внутренний экран,кожух-08х18н10т,прокладки, крепёж-09г2с L=345 мм.
200 — условный диаметр;
0,45 — условное давление;
380 — температура;
22 — осевой ход;
44 — сдвиг;
фл. приёмный фланец — марка стали 08х18н10т;
ответный фланец — марка стали ст.09г2с;
Сильфон нержавеющая сталь марки 08х18н10т;
внутренний экран 08х18н10т;
кожух — 08х18н10т;
Прокладки;
Крепёж – марка стали 09г2с;
L=345 мм. – длина компенсатора;

Компенсатор осевой 350-0,22-316/60/пп .сильфон,внутр.экран,кожух-08х18н10т,патрубки 377×6 -09г2с, упоры,шпильки — 09г2с L=450 мм.
350 — диаметр;
0,22 — давление;
316 — температура;
60 — осевой ход,в мм;
пп — под приварку;
Внутренний экран, кожух — марка стали 08×18н10т;
377 — диаметр (с кожухом, без изоляции);
х6 — толщина стенки патрубка, марка стали 09г2с;
упоры, шпильки — марка стали 09г2с;
L=450 мм — длина компенсатора;

Компенсатор универсальный 100-16-40/10/8/нерж.фл. L=210 мм., 1фланец вращ.
100 — диаметр;
16 — давление;
40 — осевой ход;
10 — углвой смещение;
8 — сдвиг;
нерж.фл, 1 фланец вращ., — фланцы из нержавейки, один фланец вращающейся;
L=210 мм — длина;

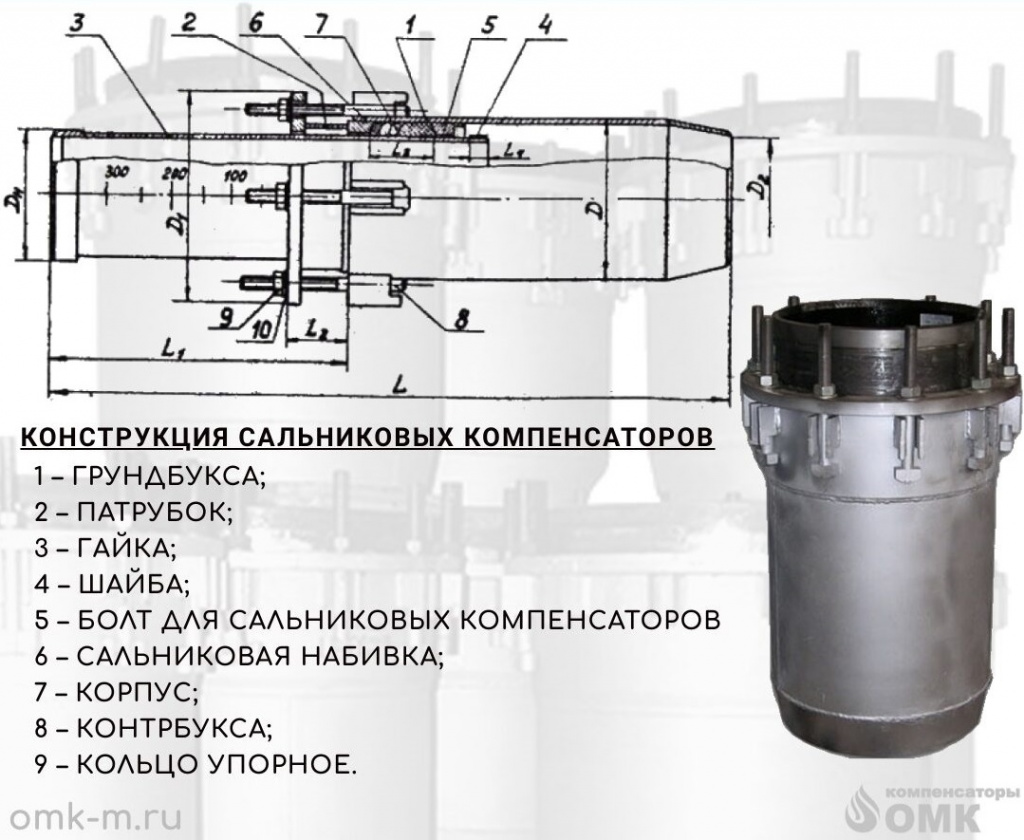

Сальниковый компенсатор (с набивкой) – устройство, предназначенное для компенсации термических деформаций трубопроводов водяных и паровых сетей.

примеры обозначения (расшифровки) изделий:

Компенсатор сальниковый 600-25-500 (односторонний)
600 — диаметр;
25 — давление;
500 — осевое смещение;

Компенсатор сальниковый 1000-25-600 (T1.44.00.000 СБ)
1000 — диаметр;
25 — давление;
600 — осевое смещение;
T1.44.00.000 СБ — серия 4.903-10 ВЫПУСК 7 — односторонний компенсатор;

Компенсатор сальниковый 250-25-2×400 (двухсторонний)
250 — диаметр;
25 — давление;
2х — два подвижных стакана;
400 — осевое смещение;

Стартовые компенсаторы предназначенные для компенсации температурных расширений длины трубопроводов тепловых сетей, возникающих в момент заполнения трубопроводов рабочей средой с высокой температурой при их запуске в эксплуатацию. Изделия предотвращают разрушение и деформацию трубопроводов, снимают вибрационные нагрузки, герметизируют трубопроводы.

примеры обозначения (расшифровки) изделий:

Компенсатор стартовый CK-25-400-140
СК — компенсатор стартовый сильфонный (один сильфон);
25 — условное давление;
400 — условный диаметр;
140 — осевое смещение/осевой ход;

ССК-25-300-140
ССК — компенсатор сильфонный стартовый (один сильфон);
25 — условное давление;
300 — условный диаметр;
140 — осевое смещение/осевой ход;

Применение сильфонных осевых фланцевых компенсаторов позволяет предотвратить разрушение трубопровода от различного рода деформаций, снизить вибрацию в гидросистеме, а также выровнять несоосность в трубопроводе. Благодаря фланцевому соединению сильфонный компенсатор можно легко демонтировать при ремонте или замене трубопровода.

примеры обозначения (расшифровки) изделий:

Компенсатор сильфонный 125-16-60 (кожух/экран) фл.
Компенсатор сильфонный осевой, с фланцами, кожухом (один сильфон);
125 — условный диаметр;
16 — условное давление;
60 — осевое смещение/осевой ход;

Компенсатор сильфонный 150-16-80 фл.
Компенсатор сильфонный осевой, с фланцами, без кожуха (один сильфон);
150 — условный диаметр;
16 — условное давление;
80 — осевое смещение/осевой ход;

Одна из разновидностей компенсирующих устройств сильфонного типа – компенсаторы сильфонные осевые (КСО).
КСО— используется для компенсации осевых перемещений трубопроводов и оборудования, возникающих при перепадах температуры, давления и устранения вибрационных нагрузок. Компенсация производится как в осевом, так и в радиальном направлениях.
Другими словами, КСО — являются вспомогательными элементами, предохраняющими от деформации в связи с тепловым расширением труб в направлении оси.

примеры обозначения (расшифровки) изделий:

КСО 200-16-80 с кожухом
КСО — компенсатор сильфонный осевой, с защитным кожухом (один сильфон);
200 — условный диаметр;
16 — условное давление;
80 — осевое смещение/осевой ход;

КСО 150-25-100 б/кожуха
КСО — компенсатор сильфонный осевой, без кожуха(один сильфон);
150 — условный диаметр;
25 — условное давление;
100 — осевое смещение/осевой ход;

КСО65-16-60 б/кожуха
КСО — компенсатор сильфонный осевой, без кожуха (один сильфон);
150 — условный диаметр;
25 — условное давление;
100 — осевое смещение/осевой ход;

КСО 50-16-60 (б/кожуха)
КСО — компенсатор сильфонный осевой, без кожуха (один сильфон);
50 — условный диаметр;
16 — условное давление;
60 — осевое смещение/осевой ход;

Компенсаторы сильфонные осевые в жестком направляющем кожухе типа 1КСО и 2КСО, предназначены для компенсации тепловых расширений трубопроводов паровых и водяных сетей. Изделия предотвращают разрушение труб при деформации трубопроводов, компенсируют несоосность в трубопроводных системах, возникшую вследствие монтажных работ, изолируют вибрационные нагрузки от работающего оборудования и потока транспортируемой среды, герметизируют трубопроводы, выполняют соединение труб различного типа.

примеры обозначения (расшифровки) изделий:

1КСО-25-600-200
1 — Сильфонное компенсирующие устройство (один сильфон);
Компенсатор сильфонный осевой в жестком направляющем кожухе;
25 — давление;
600 — диаметр;
200 — осевой ход;

1КСО-25-1000-220
1 — Сильфонное компенсирующие устройство (один сильфон);
Компенсатор сильфонный осевой в жестком направляющем кожухе;
25 — давление;
1000 — диаметр;
220 — осевой ход;

2KCО-25-500-400
2 — двух сильфонное устройство (2 сильфона в одном узле);

Компенсатор сильфонный осевой в жестком направляющем кожухе двухсекционный;
25 — давление;
500 — диаметр;
400 — осевой ход;

2КСО-25-1000-440
2 — двух сильфонное устройство (2 сильфона в одном узле);

Компенсатор сильфонный осевой в жестком направляющем кожухе двухсекционный;
25 — давление;
1000 — диаметр;
440 — осевой ход;

компенсаторы СКУ.ППМи 2СКУ.ППМи:
— нестандартных диаметров изоляции ППМи для северных районов для уменьшения теплопотерь,
— с оцинкованными и нержавеющими патрубками, а также стали 17г1с, 09г2с.,
— в исполнении без изоляции для бесканальной прокладки;

компенсаторы 1КСО, 2КСО, так же с увеличенным осевым ходом;

Одним из наших преимуществом, является большой ассортимент готовой продукции на складе.

Мы уделяем особое внимание наполнению склада всеми типами компенсаторов, это позволяет нам существенно сократить сроки поставок.

Отправить запрос Вы можете на эл. почту info@omk-m.ru,

позвонив по телефону 8 (495) 790-61-99

или через формы обратной связи размещённых на сайте.

https://omk-m.ru/articles/kompensatorov-primenenie-opisanie-primery-oboznacheniy-kharakteristiki/
