На современном производстве газ не просто расходный материал. В микроэлектронике, фармацевтике, химической промышленности, лазерных технологиях и научных исследованиях он стал полноценным технологическим ресурсом. Его свойства влияют на качество продукции и стабильность технологических процессов.
Поэтому предприятия все чаще сталкиваются с необходимостью не просто измерять расход газа, но и эффективно управлять его подачей в режиме реального времени. И тут становится очевидным принципиальное различие между расходомерами и контроллерами потока.
Многие специалисты считают, что регуляторы расхода газа и расходомеры взаимозаменяемые устройства, несмотря на то, что они отличаются по выполняемым функциям. Понимание этой разницы помогает проектировать газовые системы, избегать ошибок при выборе оборудования и повышать эффективность технологических процессов.
Почему одного измерения расхода уже недостаточно
На первых этапах развития промышленной автоматизации основной задачей было получение достоверной информации о количестве проходящего через систему газа. Расходомер решает именно эту задачу. Он показывает текущее значение расхода и передает данные оператору или системе управления.
Но по мере усложнения технологий возникла новая проблема. Даже если расход измеряется точно, то сам процесс может оставаться нестабильным. Этот нюанс можно разобрать на примере установки нанесения тонкопленочных покрытий. Для получения качественного слоя необходимо постоянно поддерживать определенное соотношение нескольких газов. Если один из потоков изменится всего на несколько процентов, то характеристики покрытия могут выйти за допустимые пределы.
В таких условиях оператор уже не может вручную регулировать процесс. Тут нужно в автоматическом режиме поддерживать заданные параметры, независимо от внешних факторов. Поэтому на технологичных предприятиях все чаще устанавливаются не только расходомеры, но и регуляторы расхода газа, способные самостоятельно изменять параметры потока.

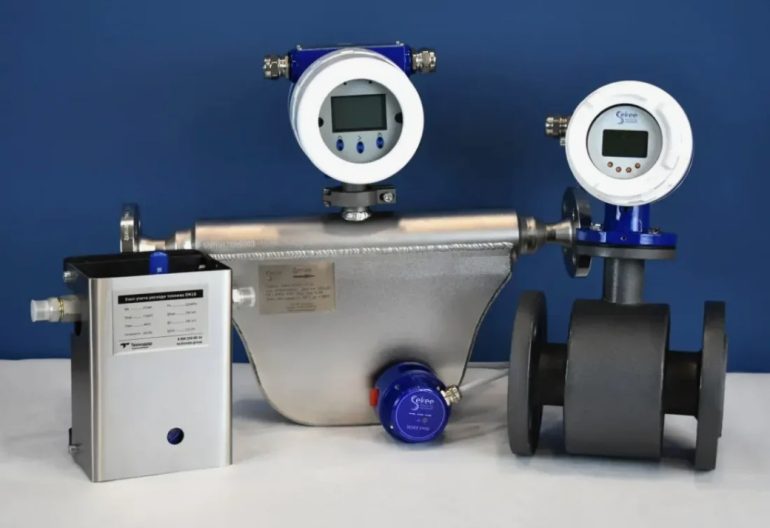

Что такое массовый расходомер
Массовый расходомер (Mass Flow Meter, MFM) предназначен исключительно для измерения массового расхода газа. В отличие от объемных методов измерения он определяет количество вещества, проходящего через систему за единицу времени, независимо от изменения температуры и давления.
Массовый расходомер используется в технологических процессах, где важную роль играет именно масса газа, участвующего в химической реакции. Он выполняет следующие функции:
- измеряет поток;
- передает данные в систему управления;
- контролирует технологические параметры;
- регистрирует расход для анализа техпроцесса.
Сам прибор не способен изменять расход. Он работает как высокоточный датчик, который собирает информацию для дальнейшего принятия решений.
В большинстве газовых систем расходомеры остаются оптимальным решением, если регулирование осуществляется внешними исполнительными механизмами.
Когда измерение превращается в управление
По мере ужесточения требований к точности производственных процессов возникла необходимость объединить измерительный прибор и исполнительный механизм в одном устройстве. Так появился MFC – Mass Flow Controller.
Главное отличие контроллера заключается в наличии встроенного регулирующего клапана и системы обратной связи. Он работает так:
- Датчик измеряет фактический расход.
- Контроллер сравнивает его с заданным значением.
- Исполнительный механизм корректирует положение клапана.
- Система поддерживает установленный расход.
По сути, MFC превращает обычный измерительный прибор в полноценный элемент автоматического управления технологическим процессом. Он позволяет исключить влияние внешних факторов и обеспечить стабильность параметров даже при изменении давления на входе или характеристик потребителя.
Почему mass flow controller стал стандартом технологичных производств
Еще 20 лет назад многие предприятия использовали отдельные датчики и регулирующую арматуру. Сегодня ситуация изменилась. Современный mass flow controller обеспечивает значительно более высокую точность и скорость реакции по сравнению с разрозненными системами управления. Особенно заметны его преимущества в следующих отраслях:
- Производство микроэлектроники. При изготовлении микросхем используются десятки различных газов. Отклонение расхода даже на доли процента может привести к изменению характеристик слоя или дефектам структуры. Поэтому почти каждая технологическая установка оснащается несколькими контроллерами потока.
- Фармацевтическая промышленность. Для ферментации, стерилизации и упаковки важно поддерживать точную и стабильную подачу инертных и технологических газов. Автоматическое управление позволяет минимизировать влияние на процессы человеческого фактора.
- Производство солнечных панелей. Осаждение тонких пленок требует стабильного соотношения реагентов. Поэтому mass flow controller становится одним из ключевых элементов технологической линии.
- Научные исследования. Лабораторные установки часто работают с дорогими газами. Высокая точность управления процессом их подачи уменьшает затраты и повышает воспроизводимость результатов.
В перечисленных отраслях MFC уже не опция, а обязательный элемент технологических линий.
Какую функцию выполняет мембранная арматура
Даже самый точный контроллер не сможет обеспечить стабильную работу системы, если остальные компоненты газовой инфраструктуры не соответствуют технологическим параметрам. Поэтому особенно важную роль играет запорная арматура.
Для чистых и особо чистых газов специалисты рекомендуют использовать мембранный газовый кран. Он обеспечивает герметичность и минимизирует риск загрязнения среды. В отличие от традиционной шаровой, мембранная конструкция исключает контакт рабочей среды с внутренними элементами механизма. Это особенно важно для:
- производства полупроводников;
- фармацевтических предприятий;
- аналитических лабораторий;
- установок, которые работают с агрессивными газами.
Кроме того, мембранный газовый кран рассчитан на большое количество циклов открытия и закрытия без ухудшения эксплуатационных характеристик.
РРГ и современные системы газораспределения
В промышленности часто используются РРГ или регуляторы расхода газа. Это могут быть простые механические устройства и интеллектуальные электронные системы управления потоком. Современные РРГ все чаще интегрируются в автоматизированные комплексы управления производством и взаимодействуют с верхним уровнем SCADA-систем.
Благодаря этому предприятие получает возможность:
- контролировать расход в режиме реального времени;
- вести архив параметров;
- автоматически корректировать режимы работы;
- получать уведомления об отклонениях.
Фактически граница между локальным прибором и элементом цифровой инфраструктуры постепенно исчезает.
Как выбрать между расходомером и контроллером
При проектировании газовой системы важно определить функции каждого участка. Если необходимо только контролировать параметры процесса, то достаточно расходомера. Для поддержания стабильного расхода независимо от изменений условий работы, лучше использовать контроллеры.
Но при выборе устройств нужно учитывать следующие факторы:
- требованиям к точности;
- уровня автоматизации производства;
- стоимости газа;
- специфики технологического процесса;
- требований к качеству продукции.
Если цена ошибки достаточно высока, то лучше использовать интеллектуальные системы управления потоком.
Вывод
Развитие промышленной автоматизации постепенно стирает границу между измерением и управлением. Если раньше функции приборов сводились к регистрации параметров процесса, то сегодня они уже способны поддерживать необходимые режимы работы.
Массовые расходомеры остаются важным инструментом контроля технологических процессов. Они позволяют получать достоверные данные о расходе газа, анализировать работу оборудования и выявлять отклонения. Но для большинства технологичных производств этого уже недостаточно.
Контроллеры массового расхода объединяют функции измерения и регулирования. Благодаря функции обратной связи они обеспечивают стабильность процессов, уменьшают процент брака и повышают эффективность использования дорогостоящих газов.
При этом надежность системы определяется не только самим контроллером. Важную роль играют регуляторы расхода, мембранная арматура, качество трубопроводов и уровень автоматизации всей инфраструктуры. Комплексный подход позволяет добиться высокой точности и воспроизводимости технологических операций.
Для предприятий, работающих с чистыми и особо чистыми газами, выбор между расходомером и контроллером уже не вопрос удобства. Это вопрос качества продукции, экономической эффективности и конкурентоспособности производства.
